  • Корпус металевий 800x650x250 ІЕК, YKM40-04-54, ЩМП-4-0 У2 , щит, металева оболонка, фото 2
вниз

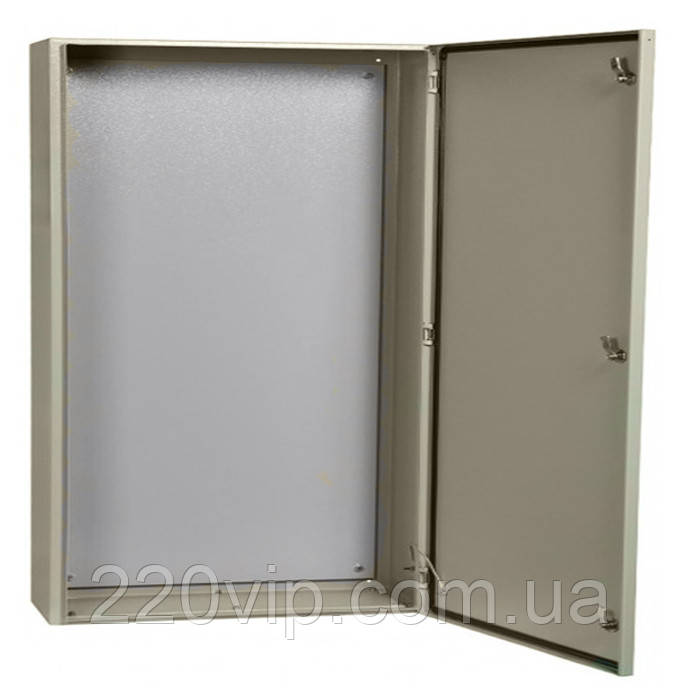

Корпус металевий 800x650x250 ІЕК, YKM40-04-54, ЩМП-4-0 У2 , щит, металева оболонка

Корпус металевий 800x650x250 ІЕК, YKM40-04-54, ЩМП-4-0 У2 , щит, металева оболонка

  • В наявності
  • Код: YKM40-04-54

13 278,64 ₴

Корпус металевий 800x650x250 ІЕК, YKM40-04-54, ЩМП-4-0 У2 , щит, металева оболонка
Корпус металевий 800x650x250 ІЕК, YKM40-04-54, ЩМП-4-0 У2 , щит, металева оболонкаВ наявності
13 278,64 ₴
+380 (68) 873-37-74
+380 (68) 873-37-74
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис товару

Використовуються для складання різноманітних електрощитів: силових, управління, автоматики. Дозволяють виробляти монтаж апаратури як модульного, так і звичайного виконання.

Зварний металевий корпус зі знімною монтажною панеллю. Дверцята корпусу закривається на замок. Ключ замка має єдиний секрет. Корпуси зі ступенем захисту IP54, мають на дверцятах ущільнення з двокомпонентного герметика і пило - вологонепроникний замок.

Асортимент


Зображення Типорозмір Характеристики Колір Артикул
Щити з монтажною панеллю (IP31)
Корпус металевий ЩМП-1-1 36 УХЛ3 Корпус, мм: 395x310x150; панель, мм: 330x250. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 5,2 кг RAL 7035 YKM41-01-31
Корпус металевий ЩМП-2-1 36 УХЛ3 Корпус, мм: 500x400x150; панель, мм: 430x340. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 8,0 кг RAL 7035 YKM41-02-31
Корпус металевий ЩМП-3-1 36 УХЛ3 Корпус, мм: 650x500x150; панель, мм: 580x440. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 12,2 кг RAL 7035 YKM41-03-31
Корпус металевий ЩМП-1-0 36 УХЛ3 Корпус, мм: 395x310x220; панель, мм: 330x250. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 6,0 кг. RAL 7035 YKM40-01-31
Корпус металевий ЩМП-2-0 36 УХЛ3 Корпус, мм: 500x400x220; панель, мм: 430x340. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 9,0 кг RAL 7035 YKM40-02-31
Корпус металевий ЩМП-3-0 36 УХЛ3 Корпус, мм: 650x500x220; панель, мм: 580x440. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 13,5 кг RAL 7035 YKM40-03-31
Корпус металевий ЩМП-4-0 36 УХЛ3 Корпус, мм: 800x650x250; панель, мм: 730х585. Кількість вводів: 4 отв. Ø31 мм (знизу). Маса: 20,9 кг. RAL 7035 YKM40-04-31
Корпус металевий ЩМП-5-0 36 УХЛ3 Корпус, мм: 1000x650x300; панель, мм: 930x585. Кількість вводів: 5 отв. Ø31 мм (знизу). Маса: 26,8 кг RAL 7035 YKM40-05-31
Корпус металевий ЩМП-6-0 36 УХЛ3 Корпус, мм: 1200x750x300; панель, мм: 1130x685. Кількість вводів: 6 отв. Ø31 мм (знизу). Маса: 42,0 кг RAL 7035 YKM40-06-31
Корпус металевий ЩМП-7-0 36 УХЛ3 Корпус, мм: 1320x750x300; панель, мм: 1250x690. Кількість вводів: 7 отв. Ø31 мм (знизу). Маса: 45,8 кг RAL 7035 YKM40-07-31
Корпус металевий ЩМП-2.3.1-0 36 УХЛ3 Корпус, мм: 250x300x150; панель, мм: 180x230. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 3,0 кг RAL 7035 YKM40-231-31
Корпус металевий ЩМП-3.2.1-0 36 УХЛ3 Корпус, мм: 300x210x150; панель, мм: 230x140. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 2,7 кг RAL 7035 YKM40-321-31
Корпус металевий ЩМП-4.2.1-0 36 УХЛ3 Корпус, мм: 400x210x150; панель, мм: 330x140. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 3,4 кг RAL 7035 YKM40-421-31
Корпус металевий ЩМП-4.4.1-0 36 УХЛ3 Корпус, мм: 400x400x150; панель, мм: 330x330. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 6,6 кг RAL 7035 YKM40-441-31
Корпус металевий ЩМП-4.4.2-0 36 УХЛ3 Корпус, мм: 400x400x250; панель, мм: 330x330. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 7,9 кг RAL 7035 YKM40-442-31
Корпус металевий ЩМП-4.6.1-0 36 УХЛ3 Корпус, мм: 400x600x150; панель, мм: 330x530. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 9,4 кг RAL 7035 YKM40-461-31
Корпус металевий ЩМП-4.6.2-0 36 УХЛ3 Корпус, мм: 400x600x250; панель, мм: 330х530. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 11,0 кг RAL 7035 YKM40-462-31
Корпус металевий ЩМП-6.6.1-0 36 УХЛ3 Корпус, мм: 600x600x150; панель, мм: 530x530. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 13,3 кг RAL 7035 YKM40-661-31
Корпус металевий ЩМП-6.6.2-0 36 УХЛ3 Корпус, мм: 600x600x250; панель, мм: 530x530. Кількість вводів: 3 отв. Ø31 мм (знизу). Маса: 15,3 кг RAL 7035 YKM40-662-31
Корпус металевий ЩМП-16.6.4-0 36 УХЛ3* Корпус, мм: 1600x600x400; цоколь, мм: 100x600x400. Кількість вводів: 1 отв. 404x178 мм (знизу). Маса: 55,4 кг RAL 7035 YKM40-1664-31
Корпус металевий ЩМП-16.8.4-0 36 УХЛ3* Корпус, мм: 1600x800x400; цоколь, мм: 100x800x400. Кількість вводів: 1 отв. 604x178 мм (знизу). Маса: 66,2 кг RAL 7035 YKM40-1684-31
Щити з монтажною панеллю (IP54)
Корпус металевий ЩМП-1-0 У2 Корпус, мм: 395x310x220; панель, мм: 330x250. Кількість вводів: 11 отв. Ø31 мм (знизу). Маса: 6,5 кг RAL 7035 YKM40-01-54
Корпус металевий ЩМП-2-0 У2 Корпус, мм: 500x400x220; панель, мм: 430x340. Кількість вводів: 11 отв. Ø31 мм (знизу). Маса: 9,5 кг RAL 7035 YKM40-02-54
Корпус металевий ЩМП-3-0 У2 Корпус, мм: 650x500x220; панель, мм: 580x440. Кількість вводів: 13 отв. Ø31 мм (знизу). Маса: 13,9 кг RAL 7035 YKM40-03-54
Корпус металевий ЩМП-4-0 У2 Корпус, мм: 800x650x250; панель, мм: 730x585. Кількість вводів: 1 отв. 523x123 мм (знизу). Маса: 27,8 кг RAL 7035 YKM40-04-54
Корпус металевий ЩМП-5-0 У2 Корпус, мм: 1000x650x285; панель, мм: 930x585. Кількість вводів: 1 отв. 523x123 мм (знизу). Маса: 34,8 кг RAL 7035 YKM40-05-54
Корпус металевий ЩМП-6-0 У2 Корпус, мм: 1200x750x300; панель, мм: 1130x685. Кількість вводів: 1 отв. 523x123 мм (знизу). Маса: 46,2 кг RAL 7035 YKM40-06-54
Корпус металевий ЩМП-7-0 У2 Корпус, мм: 1400x650x285; панель, мм: 1330x585. Кількість вводів: відп. 523х123 мм (знизу). Маса: 46,6 кг RAL 7035 YKM40-07-54
Корпус металевий ЩМП-2.3.1-0 У2 Корпус, мм: 250x300x150; панель, мм: 180x230. Кількість вводів: 6 отв. Ø31 мм (знизу). Маса: 3,9 кг RAL 7035 YKM40-231-54
Корпус металевий ЩМП-3.2.1-0 У2 Корпус, мм: 300x210x150; панель, мм: 230x140. Кількість вводів: 6 отв. Ø31 мм (знизу). Маса: 3,4 кг RAL 7035 YKM40-321-54
Корпус металевий ЩМП-4.2.1-0 У2 Корпус, мм: 400x210x150; панель, мм: 330x140. Кількість вводів: 6 отв. Ø31 мм (знизу). Маса: 4,3 кг RAL 7035 YKM40-421-54
Корпус металевий ЩМП-4.4.1-0 У2 Корпус, мм: 400x400x150; панель, мм: 330x330. Кількість вводів: 6 отв. Ø31 мм (знизу). Маса: 8,7 кг RAL 7035 YKM40-441-54
Корпус металевий ЩМП-4.4.2-0 У2 Корпус, мм: 400x400x250; панель, мм: 330x330. Кількість вводів: 6 отв. Ø31 мм (знизу). Маса: 10,6 кг RAL 7035 YKM40-442-54
Корпус металевий ЩМП-4.6.1-0 У2 Корпус, мм: 400x600x150; панель, мм: 330x530. Кількість вводів: 6 отв. Ø31 мм (знизу). Маса: 12,2 кг RAL 7035 YKM40-461-54
Корпус металевий ЩМП-4.6.2-0 У2 Корпус, мм: 400x600x250; панель, мм: 330x530. Кількість вводів: 6 отв. Ø31 мм (знизу). Маса: 14,5 кг RAL 7035 YKM40-462-54
Корпус металевий ЩМП-6.6.1-0 У2 Корпус, мм: 600x600x150; панель, мм: 530x530. Кількість вводів: 6 отв. Ø31 мм(знизу). Маса: 17,2 кг RAL 7035 YKM40-661-54
Корпус металевий ЩМП-6.6.2-0 У2 Корпус, мм: 600x600x250; панель, мм: 530x530. Кількість вводів: 6 отв. Ø31 мм (знизу). Маса: 19,9 кг RAL 7035 YKM40-662-54
Корпус металевий ЩМП-16.6.4-0 У2* Корпус, мм: 1600x600x400; цоколь, мм: 100x600x400. Кількість вводів: 1 отв. 404x178 мм (знизу). Маса: 55,4 кг RAL 7035 YKM40-1664-54
Корпус металевий ЩМП-16.8.4-0 У2* Корпус, мм: 1600x800x400; цоколь, мм: 100x800x400. Кількість вводів: 1 отв. 604x178 мм (знизу). Маса: 66,2 кг RAL 7035 YKM40-1684-54

* Монтажна панель, куточки вертикальні для її установки та інші аксесуари замовляються окремо.



Переваги


  • Підвищена антикорозійна стійкість
  • Високоякісне зовнішнє покриття
  • Єдиний секрет замка
  • Набір додаткових аксесуарів
  • Висока технологічність і простота зборки
  • Зручність монтажу
  • Кілька кольорів фарбування
  • Високий рівень електробезпеки
  • Сертифікат відповідності

Особливості конструкції


У виконанні IP 54 багатогранний захисний жолоб корпусу запобігає проникненню бруду і води при відкритті дверцят. У виконанні IP 54 ущільнення з спіненого поліуретану.
Знімна задня стінка в габаритах 16.6.4 і 16.8.4 значно спрощує обслуговування та монтаж електрообладнання.

Ніжки на задній стінці в габаритах 16.6.4 і 16.8.4 спрощують її установку і підвищують безпеку обслуговування шафи.



Технічні характеристики


  • Вид установки: навісний, підлоговий
  • Товщина метал:а 1,0 - 1,5 мм
  • Номінальний струм до 630 А
  • Тип покриття порошкове, шагрень
  • Колір RAL 7035
  • Ступінь захисту за ГОСТ 14254: IP 31, IP 54
  • Кут відкриття дверей 105°
  • Тип застосовуваних апаратів: будь
  • УХЛ3 для IP31, У2 для IP54

Габаритні розміри



№ поз. Найменування
1 Корпус щита
2 Двері
3 Замок
4 Панель монтажна



Найменування H, мм L, мм В, мм L1, мм H1, мм L2, мм H2, мм H3, мм L3, мм n, шт
ЩМП 1-1 395 310 150 256 344 230 270 330 250 3
ЩМП 2-1 500 400 150 346 449 320 370 430 340 3
ЩМП 3-1 650 500 150 446 599 420 520 580 440 3
ЩМП 1-0 395 310 220 256 344 230 270 330 250 3
ЩМП 2-0 500 400 220 346 449 320 370 430 340 3
ЩМП 3-0 650 500 220 446 599 420 520 580 440 3
ЩМП 4-0 800 650 250 596 749 520 670 730 585 4
ЩМП 5-0 1000 650 300 596 949 520 870 930 585 5
ЩМП 6-0 1200 750 300 696 1149 620 1070 1130 685 6
ЩМП 7-0 1320 750 300 696 1269 670 1190 1250 690 7
ЩМП-2.3.1 250 300 150 250 200 210 160 180 230 3
ЩМП-3.2.1 300 210 150 160 250 120 210 230 140 3
ЩМП-4.2.1 400 210 150 160 350 120 310 330 140 3
ЩМП-4.4.1 400 400 150 350 350 310 310 330 330 3
ЩМП-4.4.2 400 400 250 350 350 310 310 330 330 3
ЩМП-4.6.1 400 600 150 550 350 510 310 330 530 3
ЩМП-4.6.2 400 600 250 550 350 510 310 330 530 3
ЩМП-6.6.1 600 600 150 550 550 510 510 530 530 3
ЩМП-6.6.2 600 600 250 550 550 510 510 530 530 3

№ поз. Найменування
1 Корпус щита
2 Панель монтажна
3 Зачіп кріпильний
4 Двері
5 Замок



Найменування H, мм L, мм В, мм L1, мм H1, мм L2, мм H2, мм H3, мм L3, мм H4. мм а, мм b, мм n, шт
ЩМП 1-0 395 310 220 230 350/317* 230 270 330 250 434/400* 45 40 11
ЩМП 2-0 500 400 220 320 450/420* 320 370 430 340 534/504* 60 52 11
ЩМП 3-0 650 500 220 420 600/570* 420 520 580 440 684/654* 60 52 13


*ХХХ/YYY
XXX – для ЩМП, виготовлених до 24.10.2016,
YYY – для ЩМП, виготовлених після 24.10.2016 (роботизована зварювання)

№ поз. Найменування
1 Корпус щита
2 Панель монтажна
3 Зачіп кріпильний
4 Двері
5 Замок



Найменування H, мм L, мм В, мм L1, мм H1, мм L2, мм H2, мм H3, мм L3, мм H4. мм а, мм b, мм
ЩМП 4-0 800 650 250 570 750/720* 520 670 730 585 834/804* 523 53
ЩМП 5-0 1000 650 285 570 950/920* 520 870 930 585 1034/1004* 523 71
ЩМП 6-0 1200 750 300 670 1150/1120* 620 1070 1130 685 1234/1204* 523 78
ЩМП 7-0 1400 650 285 570 1350/1320* 520 1270 1330 585 1434/1404* 523 71


*ХХХ/YYY
XXX – для ЩМП, виготовлених до 24.10.2016,
YYY – для ЩМП, виготовлених після 24.10.2016 (роботизована зварювання)

№ поз. Найменування
1 Корпус щита
2 Панель монтажна
3 Зачіп кріпильний
4 Двері
5 Замок



Найменування H, мм L, мм В, мм L1, мм H1, мм L2, мм H2, мм H3, мм L3, мм H4. мм а, мм
ЩМП-2.3.1 250 300 150 225 200 210 160 180 230 284 45
ЩМП-3.2.1 300 210 150 135 250 120 210 230 140 334 30
ЩМП-4.2.1 400 210 150 135 350 120 310 330 140 434 30
ЩМП-4.4.1 400 400 150 325 350 310 310 330 330 434 45
ЩМП-4.4.2 400 400 250 325 350 310 310 330 330 434 45
ЩМП-4.6.1 400 600 150 525 350 510 310 330 530 434 45
ЩМП-4.6.2 400 600 250 525 350 510 310 330 530 434 45
ЩМП-6.6.1 600 600 150 525 550 510 510 530 530 634 45
ЩМП-6.6.2 600 600 250 525 550 510 510 530 530 634 45

№ поз. Найменування
1 Корпус щита
2 Двері
3 Кришка
4 Z-профіль
5 Цоколь
6 Замок
7 Рим-болт



Найменування В, мм В1, мм В2, мм
ЩМП-16.6.4 36 УХЛ3 IP31 600 500 404
ЩМП-16.8.4 36 УХЛ3 IP31 800 700 604
ЩМП-16.6.4 У2 IP54 600 500 404
ЩМП-16.8.4 У2 IP54 800 700

604

Розшифровка позначень



ЩМП-1-0 36 УХЛ3 IP31

  • ЩМП - Щит з монтажною панеллю
  • 1 - габарит корпусу (ВхШ)
  • 0 - модифікація
  • 3 - тип покриття
    • 3 - ЕПК/шагрень
  • 6 - колір фарби
    • 6 - RAL 7035
  • УХЛ3 - кліматичне виконання за ГОСТ 15150-69
  • IP 31 - ступінь захисту за ГОСТ 14254-96



ЩМП-2.3.1-0 36 УХЛ3 IP31

  • ЩМП - щит з монтажною панеллю
  • 2.3.1. - габарити ВхШхГ мм.
    • Висота -
      • 2 - 250 мм
      • 3 - 300 мм
      • 4 - 400 мм 6 - 600 мм
      • 16 - 1600 мм (без цоколя)
    • Ширина -
      • 2 - 210 мм
      • 3 - 300 мм
      • 4 - 400 мм
      • 6 - 600 мм
      • 8 - 800 мм
    • Глибина -
      • 1 - 150 мм
      • 2 - 250 мм
      • 4 - 400 мм
  • 0 - номер модифікації
  • 3 - тип покриття
    • 3 - ЕПК/шагрень
  • 6 - колір фарби
    • 6 - RAL 7035
  • УХЛ3 - кліматичне виконання за ГОСТ 15150-69
  • IP31 - ступінь захисту за ГОСТ 14254

Аксесуари



Аксесуари до ЩМПП16(18).Х.Х IPXX

Найменування Призначення Місце встановлення Габаритний розмір Комплектність Артикул
одиниця
виміру		 шт.
Куточок вертикальний 1560 (оцинк.),для ЩМП-16.Х.Х Використовується для кріплення панелей монтажних, панелей ПН і планок (для забезпечення можливості регулювання положення елементів по глибині корпусу) Усередині корпусу на Z-профілі 1560x35x30 комплект 2 YKM40-U-1560X
Куточок вертикальний 1760 (оцинк.) для ЩМП-18.Х.Х Усередині корпусу на Z-профілі 1760x35x30 комплект 2 YKM40-U-1760X
Панель монтажна 300x545 (оцинк.), для ЩМП-16.6.4* Призначена для установки різної електроапаратури Усередині корпусу на куточки вертикальні (для забезпечення можливості регулювання положення елементів по глибині корпусу) 300x545 комплект 1 YKM40-PM-300X545
Панель монтажна 300x745 (оцинк.), для ЩМП-16.8.4* 300x745 комплект 1 YKM40-PM-300X745
Панель монтажна 500x545 (оцинк), для ЩМП-16.6.4* 500x545 комплект 1 YKM40-PM-500X545
Панель монтажна 500x745 (оцинк.), для ЩМП-16.8.4* 500x745 комплект 1 YKM40-PM-500X745
Панель ПН (оцинк.), для ЩМП-16.6.4 Призначена для встановлення запобіжників

Використовується для установки поодиноких електроапаратів або декількох приладів, що мають однаковий настановний габарит по висоті		 Усередині корпусу на куточки вертикальні (для забезпечення можливості регулювання положення елементів по глибині корпусу) 140x545 комплект 3 YKM40-PN-1664
Панель ПН (оцинк.), для ЩМП-16.8.4 140x745 комплект 3 YKM40-PN-1684
Планка 30x545 (оцинк.), для ЩМП-16.6.4 30x545 комплект 2 YKM40-P-30X545
Планка 30x745 (оцинк.), для ЩМП-16.8.4 30x745 комплект 2 YKM40-P-30X745


* Універсальні елементи, підходять для установки в ЩМП-18.Х.Х.



Характеристики
Основні
ВиробникІЕК
Країна виробникУкраїна
КонструкціяЗбірно-розбірна
Ступінь захисту IP54
Габаритні розміри
Висота800 мм
Глибина250 мм
Маса27.8 кг
Ширина650 мм
Захист
ЗамокВрізний
Додаткові характеристики
МатеріалМетал
Відкриття дверейПравосторонній
Прозорі дверіНі
Користувацькі характеристики
Відкривання передніх дверейПравосторонній
Поставка шафиВ зібраному вигляді
СтанНове
Тип продукціїГотовий продукт
Інформація для замовлення
  • Ціна: 13 278,64 ₴
  • Спосіб упаковки: У коробці
