Серія CC. Контролери для встановлення на DIN-рейку

Максимальна комплектація для контролю роботи двох мережевих джерел. Автоматичне та ручне управління. Шість режимів роботи. Окремо контролер АВР для встановлення на DIN-рейку. Призначений для комутації двох трифазних або двох однофазних джерел електропостачання. Контролер виконує функції вимірювання та контролю напруг, частоти, контролю чергування фаз та асиметрії фаз трифазних джерел електропостачання. Є можливість змінювати до 60 параметрів роботи контролера АВР через клавіатуру або за допомогою ПК. Пам'ять останніх 1000 подій роботи контролера АВР. Також можлива комутація між трифазним та однофазним джерелом.

Комплектація та параметри контролерів АВР "Porto Franco" серії CC:

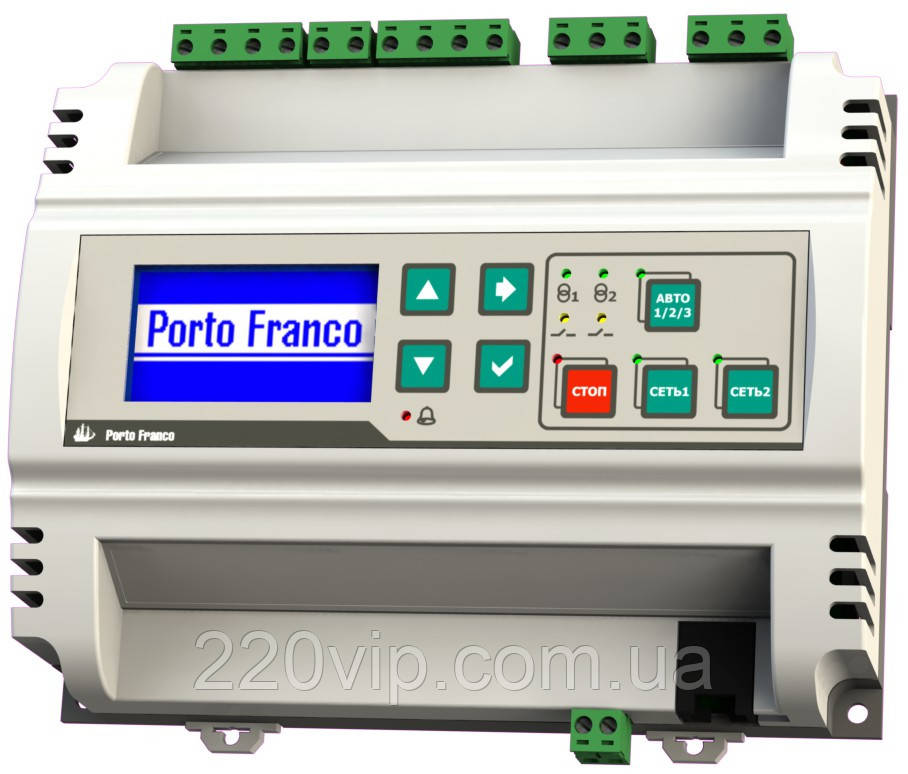

• панель індикації з дисплеєм, світлодіодами та кнопками
• роз'єм під'єднання трансформатора живлення
• роз'єм під'єднання акумулятора
• роз'єм вимірювання напруг мережі № 1 та мережі № 2
• роз'єм управління контакторами та контролю наявності напруги на навантаженні
• роз'єм під'єднання зовнішнього пристрою (RS-485)

Шість основних режимів роботи контролера АВР серії CC:

• АВТО 1: режим роботи з пріоритетом мережевого введення
• АВТО 2: режим роботи з рівноцінними мережевими введеннями
• АВТО 3: режим роботи із забороною зворотного перемикання
• МЕРЕЖА 1: режим перемикання споживача електроенергії на мережевий ввід № 1
• МЕРЕЖА 2: режим перемикання споживача електроенергії на мережевий ввід № 2
• ЗУПИНКА: в режимі «Зупинка» виконується від'єднання всіх контакторів

Технічні характеристики

Живлення

Номінальна напруга АКБ, В 12

Діапазон напруги живлення, В 9- 17,5

Споживана потужність, Вт, не більш ніж 3

Ступінь жорсткості за перепадів живлення PS2

Входи вимірювання напруги змінного струму (XS1, XS3)

Під'єднання «Сіть 1» (XS1) три фази з нейтраллю 1)

Під'єднання «Сіть 2» (XS3) три фази з нейтраллю 2)

Під'єднання «Заземлення» (XS2) конт. 1, 2 — внутр. з'єднані

Гальванічна розв'язка груп входів є

Максимальна робоча фазна напруга, В 277

Максимальна робоча лінійна напруга, В 480

Частота, Гц 45 — 65

Вхідний опір, кОм, не менш ніж 950

Метод вимірювання RMS

Електрична міцність ізоляції, В 1780

Входи контролю зворотного зв'язку контакторів (XS4 конт. 1, XS5 конт. 1)

Гальванічна розв'язка входів є Максимальна робоча напруга, В 277

Максимальний струм, мА 15

Електрична міцність ізоляції, В 1780

Оптронний вихід (n-p-n транзистор) для скидання GSM-модема (XS7 конт.1-2)

Максимально допустима напруга колектор-емітер, В 35

Максимально допустима напруга, еміттер-колектор, В 0,8

Максимальний струм (DC), мA, не більш ніж 50

Максимальна потужність оптопари, мВт, не більш ніж 150

Комунікація із зовнішніми пристроями (XS7)

Тип інтерфейсу RS-485

Під'єднання ПК або GSM модем

Протокол (сервіс) передавання даних

ПК/ Modbus RTU

GSM модем/ SMS

Годинник реального часу

Тип елемента живлення літієвий, CR2032

Ресурс, років 7

Ємність, мА·год 210

Похибка відліку часу, сек. на добу, не більш ніж 3

Умови довкілля

Робоча температура, °C від -20 до +50

Температура зберігання, °C від -25 до +70

Вологість без конденсації вологи, %, не більш ніж 95

Ступінь забрудненості 2

Загальні характеристики

Тип корпусу Корпус на DIN-рейку

Габаритні розміри корпусу (ВхШхГ), мм 138.5 х 173.8 х 57.0

Ступінь захисту корпусу IP20

Вага кг 0.5

1) — Для конфігурацій контролера АВР33 та АВР313. Для конфігурації АВР11 — одна фаза L1 з нейтраллю.

2) — Для конфігурації контролера АВР33. Для конфігурацій АВР11 і АВР313 — одна фаза L1 з нейтраллю.
