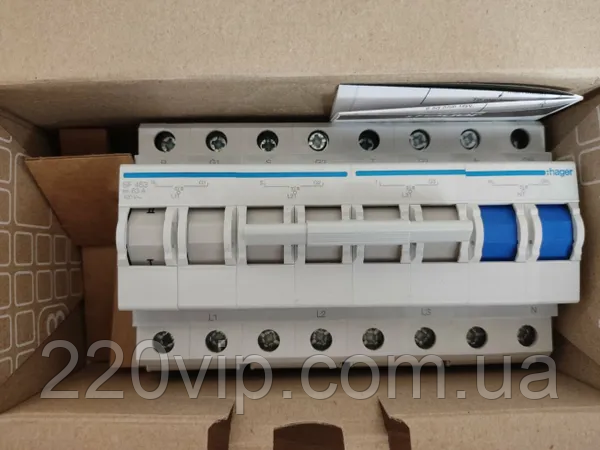

SF463 Hager Перемикач 3P+N 63А введення резерву I-0-II трипозиційний, рубильник модульний Хагер

З ОБХОДИМ ВИХОДОМ СВЕРХУ

Перемикач введення резерву I-0-II трипозиційний 3P+N, 63 А, SF463 Hager.

Технічні характеристики

Для перемикання всіх типів струмів. Відповідають стандартам: IEC 60947-3 всі типорозміри й EN60669 для номінальних струмів від 16 А до 63 А. Усі перемикачі обладнані зеленим/червоним полями на важелі для ясної візуалізації положення контактів. Категорія застосування: АС22А 230 В / 400 В

Від 16 А до 40 А типорозмір 1. Переріз приєднання:
16 мм2 - однодротовий
10 мм2 - багатодротовий
1 модуль = 17,5 мм
2 модулі = 35 мм
3 модулі = 52,5 мм
4 модулі 70 мм

Перемикачі модульні до 40 А

Зображення	Опис	In	Напруга, В	Ширина, 1М=17,5 мм	Артикул
	Перемикач I-0-II з центральним положенням Відкл., загальна точка зверху	1х40А	230 В	1М	SFT140
		2x40A	230 B	2M	SFT240
		3x40A	400 B	3M	SFT340
		4x40A	400 B	4M	SFT440
	Перемикач I-0-II з центральним положенням Відкл., загальна точка знизу	1х16А	230 В	1М	SFB116
		1х25А	230 В	1М	SFB125
		1х32А	230 В	1М	SFB132
		2х16А	230 В	2М	SFB216
		2х25А	230 В	2М	SFB225
		2х32А	230 В	2М	SFB232
	Перемикач I-II, загальна точка знизу	1х16А	230 В	1М	SFL116
		1х25А	230 В	1М	SFL125
		1х32А	230 В	1М	SFL132
		2х16А	230 В	2М	SFL216
		2х25А	230 В	2М	SFL225
		2х32А	230 В	2М	SFL232
	Вимикач 2-х полюсний NO+NC	1х25А	230 В	1М	SFM125
		1х32А	230 В	1М	SFM132

Технічні характеристики

Модульний перемикач живлення сумісний з іншою модульною апаратурою, монтується у звичайних розподільних щитках (монтаж на Динрейку TS35). Силові щити мають бути захищені від короткого замикання та перевантаження (наприклад, вимикач із захистом від надструмів). Сам перемикач не є захисним пристроєм. Максимальна вимикальна здатність перемикача не більш ніж 4,5 кА!

Номінальна напруга ізоляції до 500 В
Номінальна імпульсна напруга 4 кВ
Температура зберігання від -20 °C до +50 °C
Номінальна робоча температура від 0 °C до +45 °C
Переріз приєднання:

25 мм2 - однодротові

16 мм2 - багатодротові

Відповідають стандарту EN 60947-3

Відповідають стандарту EN 60669-1

Номінальна напруга 250 В (фаза-нейтраль), 400 В (лінійна)

Захист від дотику відповідно до DIN VDE0106 частина 100

Термічний струм Ith (40оC) - 63A

Номінальна частота: 50/60 Гц

Перемикачі модульні до 63 А

Зображення	Опис	Число полюсів	In	Ширина, 1М=17,5 мм	Артикул
	Модульний перемикач введень Основне харчування    Резервне живлення Навантаження 3 позиції I-0-II	1+N	63A	4M	SF263
		3+N	63A	8M	SF463
