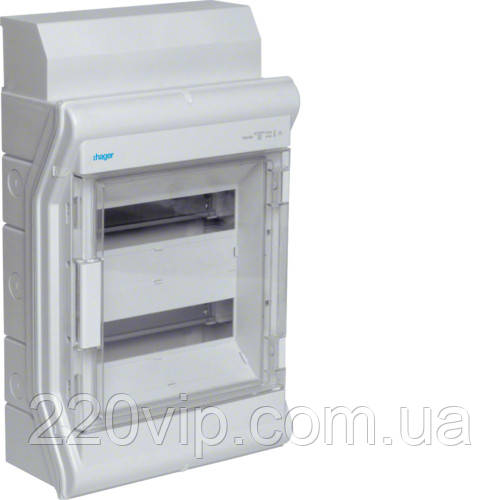

Щит пиловологостійкий 24 (28) модуля IP65 Hager VECTOR VE212DN, бокс Хагер, шафа розподільна (rozetka)

Технічні характеристики

Відкриваючи та установка (навісні корпуси)
Ступінь захисту IP65
Клас захисту II
Матеріал корпусу — високоякісний полістирол
Колір світло-сірий RAL 7035
Кількість модулів — від 3 до 54
Кількість дин-рейок — від 1 до 4 дин-рейок по 12 модулів, від 1 до 3 рейок по 18 модулів
Прозорі дверцята
Номінальний струм модульних апаратів — до 63 А
Сфера застосування — невеликі розподільні щити або щити освітлення в кульово-захищеному виготовленні
Може постачатися в комплекті з нагрівачем FL20Z

До стандартної комплектації щитів входить корпус шафи, дверцята, дин-рейки та шасі дин-реек, самозатискні та гвинтові клеми PE + N, мембранний фланець під введення кабелів різного діаметра, скоби, що утримують дроти всередині щита, паковання та захисна плівка на дверцята шафи. Опціонально заводиться замок із ключами, кожух для введення зверху кабельного каналу та ін.

Розподільні щити Vector встановлюються всередині приміщень із підвищеними вимогами за вологістю та запиленістю, наприклад, у підвалах, гаражах, на автомийках і в різних виробничих приміщеннях. У розподільних щитах цієї серії застосовуються самозатискні клеми QuickConnect. Корпус щитів Vector зроблений із міцного пластику, що гарантує брак корозії оболонки щита в умовах вологих приміщень.

Розподільні щити Vector IP65

Підбір щитів Vector

	Опис щита	Кількість модулів 17,5 мм	Артикул щита Vector	Самоза — жимні клеми 1,5-4 мм2	Гвинтові клеми 1,5-25 мм2	Зовнішні розміри щита (ШхВхГ)
	1 ряд, 2-3 модулі	2-3	VE103D	-	2x4	111x175x93
	1 ряд, 4-6 модулів	4-6	VE106D	-	2x6	165x190x113
	1 ряд, 8-10 модулів	8-10	VE110D	-	2x9	237x210x114
	1 ряд, 12 модулів	12	VE112DN	11xN + 11xPE	3xN + 3xPE	310x302x151
	2 ряди по 12 модулів	24	VE212DN	16xN + 14xPE	4xN + 4xPE	310x427x151
	3 ряди по 12 модулів	36	VE312DN	19xN + 17xPE	5xN + 5xPE	310x552x151
	4 ряди по 12 модулів	48	VE412DN	21xN + 20xPE	5xN + 6xPE	310x677x151
	1 ряд, 18 модулів	18	VE118DN	16xN + 14xPE	4xN + 4xPE	418x302x151
	2 ряди по 18 модулів	36	VE218DN	19xN + 17xPE	5xN + 5xPE	418x452x151
	3 ряди по 18 модулів	54	VE318DN	21xN + 20xPE	5xN + 6xPE	418x602x151

Розподільні щити Vector IP65 від -25 °C

Підбір щитів Vector

	Опис щита	Кількість модулів 17,5 мм	Артикул щита Vector з розміткою вхідних відв.	Артикул щита Vector без розмітки вхідних відв.	Зовнішні розміри щита (ШхВхГ)
	1 ряд, 2-3 модулі	2-3	VE103PN	VE103SN	111x175x93
	1 ряд, 4-6 модулів	4-6	VE106PN	VE106SN	165x190x113
	1 ряд, 8-10 модулів	8-10	VE110PN	VE110SN	237x210x114
	1 ряд, 12 модулів	12	VE112PN	VE112SN	310x302x151
	2 ряди по 12 модулів	18	VE118PN	VE118SN	418x302x151
	3 ряди по 12 модулів	24	VE212PN	VE212SN	310x427x151
	4 ряди по 12 модулів	36	VE218PN	VE218SN	418x452x151
	1 ряд, 18 модулів	36	VE312PN	VE312SN	310x552x151
	2 ряди по 18 модулів	54	VE318PN	VE318SN	418x602x151
	3 ряди по 18 модулів	48	VE412PN	VE412SN	310x677x151
