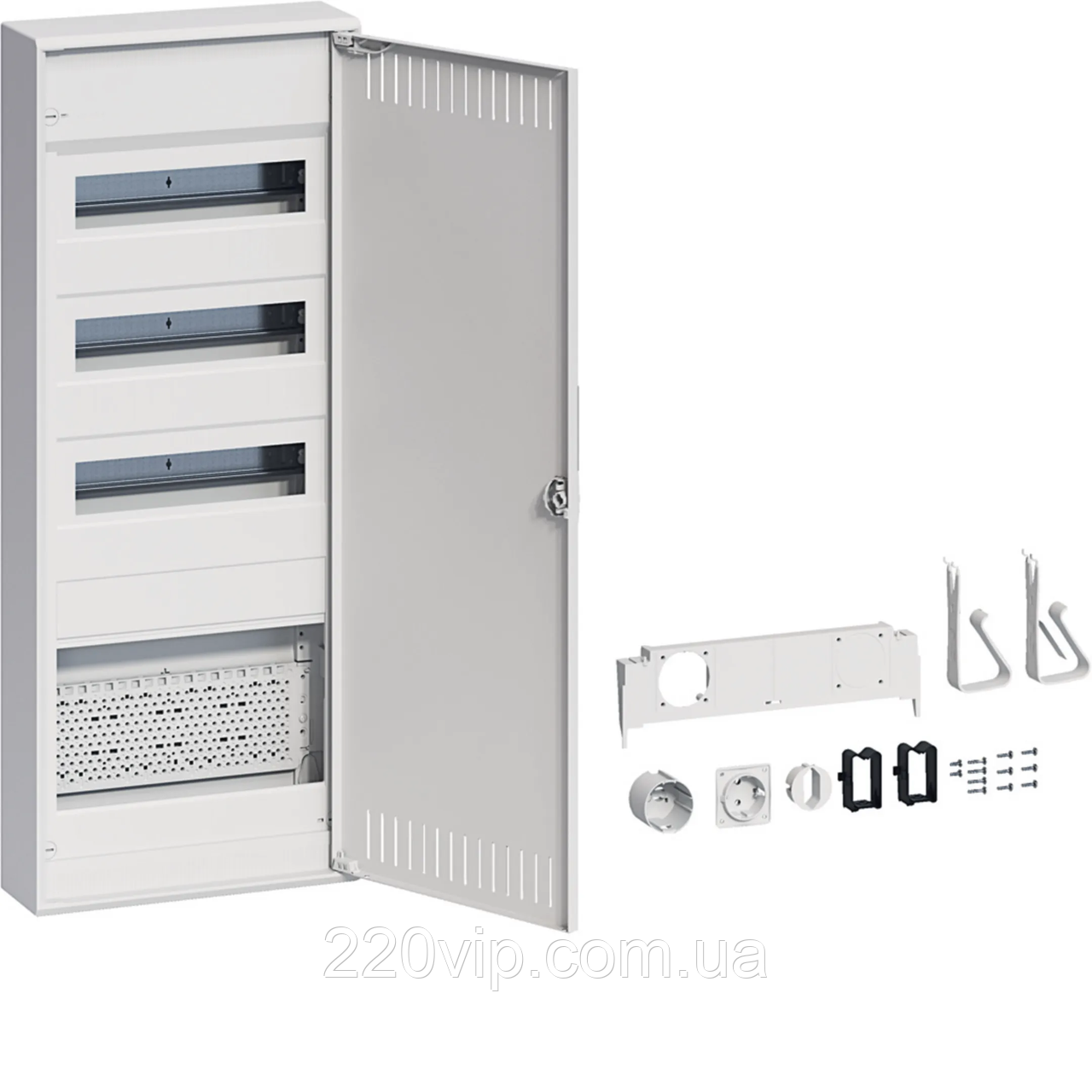

Гібридний, вольта, накладний, 36PLE, 1 монтажна пластина, розетка та двері з листової сталіVA603NWH

Малий розподільний щит для поверхневого монтажу з мультимедійною секцією, 36 комірок, з однією монтажною пластиною. Номінальна напруга до 400 В/50 Гц, клас захисту IP Standard 30. Корпус виготовлений із пластику, вентиляційні дверцята з листової сталі з вентиляційними отворами та внутрішніми петлями. Перенавішується дверна петля, 3-рядний тримач приладів з оцинкованої листової сталі. Заземлення із захистом від дотику + нейтральне виведення, перегородка для поділу середовищ і живлення, монтажна пластина з перфорацією, що відповідає стандарту DIN.

Технічні характеристики

Напруга

• Номінальна напруга

  400 - 400 В

Встановлення, збирання

• Підходить для використання просто неба

  Немає

• Монтаж на

  Накладной монтаж

Електричний струм

• Номінальний струм

  63 А

обладнання

• Кількість рейок

  3

• Кількість рядів

  5

• Із замком

  Немає

• З нейтральною клемною колодкою

  Да

• З клемною колодкою уземлення

  Да

• З монтажною пластиною

  Да

місткість

• Кількість модулів

  36

• Кількість напівмодулей 17,5 мм на клемну рейку

  72

Функції

• З кабельним введенням

  Да

Розміри

• Висота

  765 мм

• Ширина

  305 мм

• глибина

  96,50 мм

• Ширина в одиницях кроку

  12

кришка, двері

• Кількість дверей шафи

  1

• Кількість замків

  0

• З прозорою кришкою/дверцею

  Немає

Зв'язок

• Тип кріплення

  гвинтове кріплення

матеріал

• Номер RAL

  9010

• Колір

  Чисто білий

• Матеріал монтажної пластини

  Акрилонітрилстиролакриловий ефір (ASA), полікарбонат (PC)

• Стійкий до ультрафіолетового випромінювання

  Немає

Безпека

• Клас захисту

  Клас захисту II

• Ударостійкість IK

  ІЧ07

• Клас IP (захист від проникнення)

  IP30

• Тип закриття

  Застібка-кнопка, без замка

• Випробування розпеченого дроту

  650 °С
