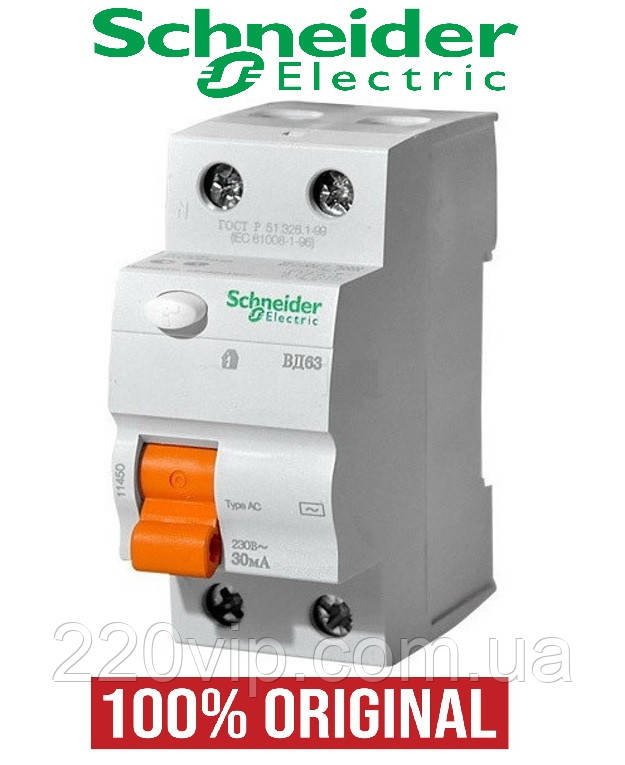

-60%ПЗВ 2P 40A 30mA 11452 SCHNEIDER ELECTRIC ВД63 Диференціальне реле, вимикач струму Домовий (100% оригінал)
- Готово до відправки
- Код: 11452
1 922 ₴
768,80 ₴
Виробництво — Іспанія
Schneider Electric Domae (Домовий) — найпопулярніша та найпослугованіша серія, відомого європейського виробника
Опис
Вимикач диференційного струму (ВДС) Домовий - це низьковольтне модульне обладнання. Це двохполюсний ВДС з номінальним струмом 40 А, чутливістю до витоку струму на землю 30 мА та класом захисту AC. Призначений для захисту від ураження електричним струмом при прямому або непрямому контакті та вірогідності займання. Виконує функцію відключення електричного кола при замиканні на землю. Контролює електричне коло під навантаженням та захищає від перевантажень і короткого замикання.
Цей продукт відповідає стандарту IEC 61008-1.
Номінальна включаюча та відключаюча здатність короткого замикання (Im/IΔm) становить 500 А.
Умовний номінальний струм короткого замикання (Inc/IΔc) становить 3000A.
Електрична зносостійкість до 2000 циклів і механічну зносостійкість до 5000 циклів.
Робоча напруга Ue становить 240 В змінного струму.
Номінальна напруга ізоляції Ui становить 440 В змінного струму.
Номінальна імпульсна витримувана напруга Uimp становить 4 кВ. Частота 50 Гц.
Призначений для встановлення на DIN-рейку.
Ширина 4 модулі по 9 мм.
Розміри (Ш) 36 мм x (В) 81 мм x (Г) 76 мм.
Вага 0,18 кг.
Відповідно до стандарту IEC 60529, ступінь захисту IP20 і IP40 при встановленні в модульну шафу.
Робоча температура від -5°C до 40°C. Температура зберігання від -40°С до 60°С.
Технічні характеристики
| Діапазон | Domae |
|---|---|
| Тип виробу або компоненту | Автоматичний вимикач захисного відключення (ПЗВ) |
| Назва пристрою | RCCB |
| Опис полюсів | 2P |
| Клас захисту від витоку струму на землю | Тип АС |
| Положення нейтралі | Зліва |
|---|---|
| Місцерозташування пристрою в системі | Вихідний |
| [In] номінальний струм | 40 А |
| Тип мережі | Змінний струм |
| Частота мережі | 50 Гц |
| [Ue] номінальна робоча напруга | 240 В змінний струм 50 Гц відповідно до МЕК 61008-1 |
| Технологія відключення диференційного стр | Електромеханічний |
| Чутливість до витоку струму | 30 мА |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Номінальна вмикаюча та вимикаюча здатність | Im = 500 А 230 В відповідно до МЕК 61008-1 |
| Номінальний умовний струм короткого замика | Inc 3000 А 40 А |
| [Ui] номінальна напруга ізоляції | 440 В змінний струм 50 Гц відповідно до МЕК 61008-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 61008-1 |
| Короткочасний струм | 250 А |
| Індикатор положення контакту | Так |
| Тип керування | Перемікач |
| Спосіб кріплення | Фіксація |
| Монтажна опора | Симетрична din-рейка 35 мм |
| Сумісність гребінчастих шин і розподільчих | Так |
| Крок підключення | 18 мм між фазою та нейтраллю |
| Кількість модулів Ш = 9 мм | 4 |
| Висота | 81 мм |
| Ширина | 36 мм |
| Глибина | 76 мм |
| Маса нетто | 0,18 кг |
| Механічна зносостійкість | 5000 циклів |
| Електрична зносостійкість | 2000 циклів 230 В змінний струм 50 Гц відповідно до МЕК 61008-1 |
| Клеми підключення | Клеми тунельного типу1 кабель(і) 35 мм² жорсткий Клеми тунельного типу1 кабель(і) 25 мм² гнучкий Клеми тунельного типу1 кабель(і) 25 мм² гнучкий з зажимом |
| Довжина зачистки проводів | 14 мм |
| Момент затягування | 3,5 Н.м |
| Стандарти | МЕК 60529 МЕК 60068-1 МЕК 61008-1 |
|---|---|
| Сертифікація виробу | EAC |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Ступінь забруднення | 2 |
| Тропічне виконання | 2 відповідно до МЕК 61008 |
| Відносна вологість | 95 % на 55 °C |
| Висота над рівнем моря | 2000 м |
| Робоча температура навколишнього середови | -5…40 °C |
| Температура навколишнього повітря для збер | -40…60 °C |
| Тип 1 паковання | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4 см |
| Ширина 1 паковання | 8 см |
| Довжина 1 упаковки | 9 см |
| Вага 1 упаковки | 179,26 г |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Іспанія |
| Тип ПЗВ | Реле |
| Максимальний перетин дроту | 25 кв. мм |
| Ступінь захисту IP | 20 |
| Комутаційна зносостійкість | 10000 циклів |
| Механічна зносостійкість | 10000 циклів |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 60 град. |
| Тип монтажу | На DIN рейку |
| Вага | 0.18 кг |
| Технічні характеристики | |
| Номінальний струм | 40 А |
| Частота струму | 50 Гц |
| Номінальна робоча напруга змінного струму | 220 В |
| Номінальний відключаючий диференціальний струм | 30 мА |
| Номінальна вимикаюча здатність (Icn) | 3000 А |
| Кількість полюсів | 2 шт. |
| Тип спрацьовування ПЗВ | Електромеханічний |
| Часострумові характеристики | AC |
| Кількість модулів | 2 шт. |
| Габаритні розміри | |
| Довжина | 76 мм |
| Висота | 81 мм |
| Ширина | 36 мм |
- Ціна: 768,80 ₴
- Спосіб упаковки: У коробці — індивідуальне паковання
