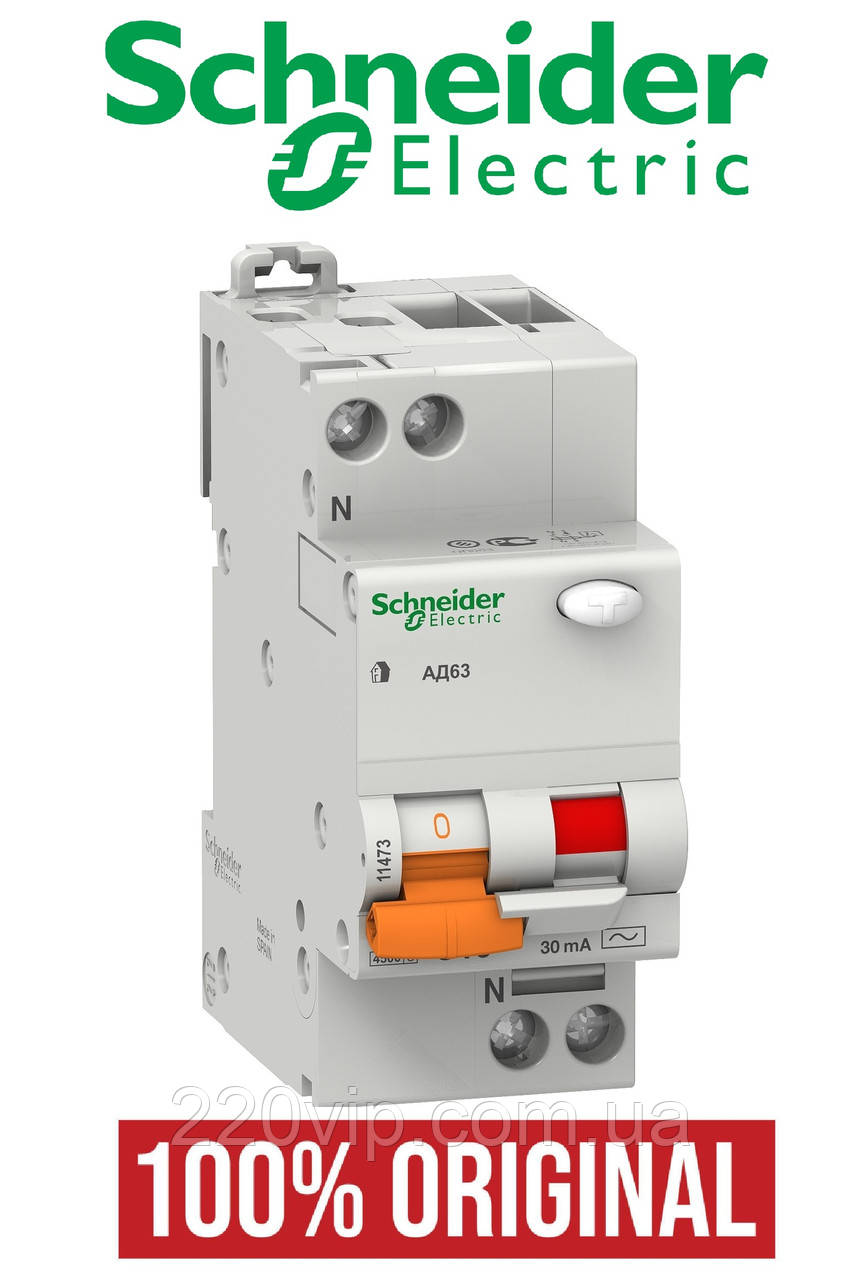

-50%Дифавтомат 2P(1+N) 16A C 30mA SCHNEIDER ELECTRIC АД63 11473 Диференціальний автоматичний вимикач
- Готово до відправки
- Код: 11473
2 188 ₴
1 094 ₴
Виробництво — Іспанія
Schneider Electric Domae (Домовий) — найпопулярніша та найпослугованіша серія, відомого європейського виробника.
Опис
Автоматичний вимикач диференційного струму (АВДС) АД63 Домовий - це низьковольтне модульне обладнання. Це АВДС 1P+N з номінальним струмом 16A та кривою відключення C. Клас захисту від витоку струму на землю - AC з чутливістю 30 мА. Спрацювання при витоці струму на землю - миттєве. Номінальна відключаюча здатність Icn 4500 А. Призначений для захисту від струмів короткого замикання та перевантаження, а також від ураження струмом при непрямому контакті. На передній панелі АВДС розташована копка тесту для перевірки його працездатності.
Цей продукт відповідає стандартам EN 61009-1 і EN 61009-2-1.
Механічна зносостійкість до 20000 циклів.
Робоча напруга Ue становить 240 В змінного струму.
Номінальна напруга ізоляції Ui становить 440 В змінного струму.
Частота 50 Гц.
Призначений для встановлення на DIN-рейку.
Ширина 4 модулі по 9 мм.
Розміри (Ш) 36 мм x (В) 82 мм x (Г) 72 мм.
Вага 190г.
Має ступінь захисту IP20.
Має ступінь захисту IP 40 при встановленні в модульну шафу відповідно до стандарту IEC/EN 60529.
Робоча температура від -5°C до 60°C.
Температура зберігання від -40°С до 60°С.
Технічні характеристики
| Діапазон | Domae |
|---|---|
| Область застосування продукту | Розподіл |
| Назва продукту | DPN Vigi |
| Тип виробу або компоненту | Автоматичний вимикач диференційного струму (АВДС) |
| Назва пристрою | Диференційний автоматичний DPN Vigi |
| Опис полюсів | 1P + N |
| Положення нейтралі | Зліва |
| Клас захисту від витоку струму на землю | Тип АС |
| Відповідність вимогам по ізоляції | Так |
| [In] номінальний струм | 16 А |
|---|---|
| Тип мережі | Змінний струм |
| Частота мережі | 50 Гц |
| [Ue] номінальна робоча напруга | 240 В змінний струм 50 Гц відповідно до МЕК 61009-1 |
| Технологія розчеплювача | Тепломагнітний |
| Крива відключення | C |
| Межа магнітного відключення | 5...10 x In |
| Чутливість до витоку струму | 30 мА |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Відключаюча здатність | 4500 А Icn на 230 В змінний струм 50 Гц |
| [Ui] номінальна напруга ізоляції | 440 В змінний струм 50 Гц |
| Індикатор положення контакту | Так |
| Тип керування | Перемікач |
| Місцева сигналізація | Iндикатор УВІМК/ВІМК |
| Монтажна опора | Рейка |
| Кількість модулів Ш = 9 мм | 4 |
| Висота | 82 мм |
| Ширина | 36 мм |
| Глибина | 72 мм |
| Маса нетто | 0,19 кг |
| Кількість в одному комплекті | Комплект з 1 шт. |
| Механічна зносостійкість | 20000 циклів |
| Клеми підключення | Клемі тунельного типу0,33...10 мм2 гнутий Клеми тунельного типу0,75…10 мм² жорсткий |
| Довжина зачистки проводів | 13 мм для вверх з'єднання 13 мм для Нижній з'єднання |
| Момент затягування | 2 Н.м вгору 2 Н.м Нижній |
| Захист від витоку струму на землю | З |
| Стандарти | EN 61009-1 EN 61009-2-1 |
|---|---|
| Ступінь забруднення | 2 |
| Категорія перенапруги | ІІІ |
| Електромагнітна сумісність | 8/20 µs хвильовий імунітет |
| Робоча температура навколишнього середови | -5…60 °C |
| Температура навколишнього повітря для збер | -40…60 °C |
| Тип 1 паковання | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4 см |
| Ширина 1 паковання | 8 см |
| Довжина 1 упаковки | 10 см |
| Вага 1 упаковки | 201,25 г |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Іспанія |
| Тип ПЗВ | Вимикач |
| Максимальний перетин дроту | 25 кв. мм |
| Ступінь захисту IP | 20 |
| Комутаційна зносостійкість | 10000 циклів |
| Механічна зносостійкість | 10000 циклів |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 60 град. |
| Тип монтажу | На DIN рейку |
| Вага | 0.2 кг |
| Технічні характеристики | |
| Номінальний струм | 16 А |
| Частота струму | 50 Гц |
| Номінальна робоча напруга змінного струму | 220 В |
| Номінальний відключаючий диференціальний струм | 30 мА |
| Номінальна вимикаюча здатність (Icn) | 4500 А |
| Кількість полюсів | 2 шт. |
| Тип спрацьовування ПЗВ | Електромеханічний |
| Часострумові характеристики | C |
| Кількість модулів | 2 шт. |
| Габаритні розміри | |
| Довжина | 76 мм |
| Висота | 81 мм |
| Ширина | 36 мм |
