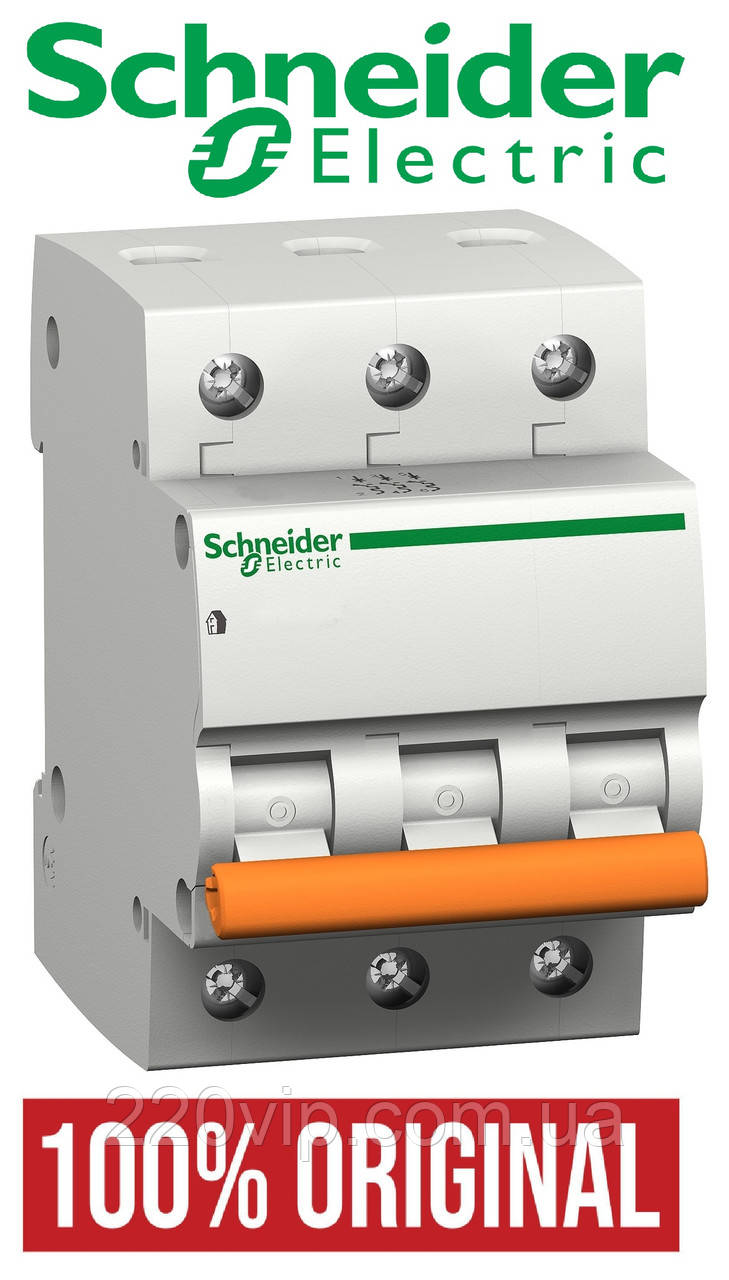

3P 63A C SCHNEIDER ELECTRIC 11229 трехполюсный автоматический выключатель модульный автомат Шнайдер (оригинал)
- Готово до відправки
- Код: 11229
799 ₴
Производство - Болгария
Schneider Electric Domae (Домовой) - самая популярная и заслужившая доверие серия, известного европейского производителя
Опис
Автоматичний вимикач (АВ) Домовий - це низьковольтне модульне обладнання. Це трьохполюсний автоматичний вимикач із 3 захищеними полюсами, номінальним струмом 63A In та кривою відключення C. Номінальна відключаюча здатність Icn 4500 А при 400 В змінного струму відповідно до стандарту IEC 60898-1. Цей продукт відповідає стандарту IEC 60898-1. Призначений для захисту електричного кола від струмів короткого замикання та перевантаження. Спрацювання індикується положенням рукоятки (О-І) на передній панелі автоматичного вимикача.
Електрична зносостійкість до 10000 циклів і механічна зносостійкість до 20000 циклів.
Робоча напруга Ue становить 400 В змінного струму.
Робоча частота 50 Гц або 60 Гц.
Призначений для встановлення на DIN-рейку.
Його ширина становить 6 модулів по 9 мм.
Колір виробу білий (RAL9003).
Розміри: (Ш) 54 мм x (В) 81 мм x (Г) 78,5 мм.
Вага 0,285 кг.
Відповідно до стандарту IEC 60529, ступінь захисту IP20 і IP40 при встановленні в модульну шафу.
Робоча температура від -25°C до 60°C.
Температура зберігання від -40°C до 70°C.
Технічні характеристики
| Діапазон | Domae |
|---|---|
| Тип виробу або компоненту | Автоматичний вимикач |
| Назва пристрою | Domae MCB |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Кількість захищених полюсів | 3 |
| [In] номінальний струм | 63 А |
| Тип мережі | Змінний струм |
| Технологія розчеплювача | Тепломагнітний |
| Крива відключення | C |
| Відключаюча здатність | Icn 4500 А |
| Частота мережі | 50/60 Гц |
|---|---|
| [Ue] номінальна робоча напруга | 400 В змінний струм 50/60 Гц |
| Межа магнітного відключення | 5...10 x In |
| [Ics] номінальна робоча здатність відключенн | 4500 кА 100 % x Icn відповідно до МЕК 60898-1 |
| Індикатор положення контакту | Так |
| Тип керування | Перемикач |
| Місцева сигналізація | Відключення |
| Спосіб кріплення | Затисканням |
| Монтажна опора | DIN-рейка |
| Сумісність гребінчастих шин і розподільчих | Так |
| Крок підключення | 18 мм між фазами |
| Кількість модулів Ш = 9 мм | 6 |
| Висота | 81 мм |
| Ширина | 54 мм |
| Глибина | 78,5 мм |
| Маса нетто | 0,285 кг |
| Колір | Білий |
| Механічна зносостійкість | 20000 циклів |
| Клеми підключення | Клеми тунельного типу (Зверху або знизу) - 1...35 мм² - жорсткий Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий |
| Довжина зачистки проводів | 14 мм для Зверху або знизу з'єднання |
| Момент затягування | 3,5 Н.м Зверху або знизу |
| Захист від витоку струму на землю | Відсутній |
| Стандарти | МЕК 60529 МЕК 60898-1 МЕК 60068-1 |
|---|---|
| Ступінь захисту | IP20 відповідно до МЕК 60529 IP40 (Модульний щит) відповідно до МЕК 60529 |
| Тропічне виконання | 2 відповідно до МЕК 60068-1 |
| Відносна вологість | 95 % на 55 °C |
| Робоча температура навколишнього середови | -25…60 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 5,3 см |
| Ширина 1 упаковки | 7,3 см |
| Довжина 1 упаковки | 8,5 см |
| Вага 1 упаковки | 365,8 г |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Болгарія |
| Тип ПЗВ | Вимикач |
| Максимальний перетин дроту | 25 кв. мм |
| Ступінь захисту IP | 20 |
| Комутаційна зносостійкість | 10000 циклів |
| Механічна зносостійкість | 10000 циклів |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 70 град. |
| Тип монтажу | На DIN рейку |
| Вага | 0.285 кг |
| Термін служби | 50 років |
| Технічні характеристики | |
| Номінальний струм | 63 А |
| Частота струму | 50 Гц |
| Номінальна робоча напруга змінного струму | 220 В |
| Номінальна вимикаюча здатність (Icn) | 4500 А |
| Кількість полюсів | 3 шт. |
| Часострумові характеристики | C |
| Кількість модулів | 3 шт. |
| Нейтраль | Ні |
| Габаритні розміри | |
| Довжина | 74 мм |
| Висота | 82 мм |
| Ширина | 54 мм |
- Ціна: 799 ₴
- Спосіб упаковки: В коробке - 4шт.
