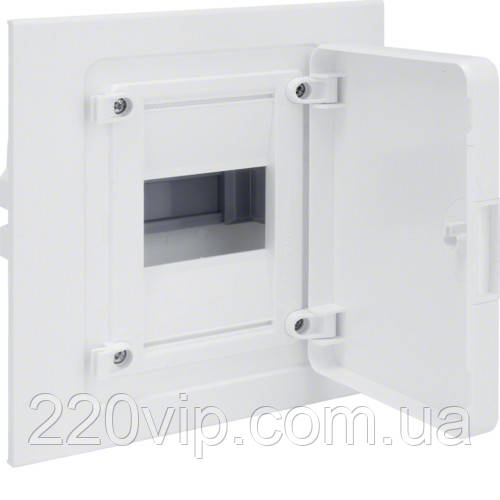

Щит внутрішній із білими дверима 4 мод. HAGER GOLF VF104PD, бокс Хагер, шафа розподільна для автоматів

ехнічні характеристики

Відкривна та прихована установка шафи (навісні та вбудовані
корпуса)
Ступінь захисту IP30 без дверцят, IP40 із дверцятами Клас захисту II
Матеріал корпусу — високоякісний полістирол
Колір — білий, RAL9010
Кількість модулів — від 4 до 72
Кількість дин-рейок — від 1 до 4 дин-реек по 12 і 18 модулів
Прозорі або білі дверцята, кут відчинення — 180°
Номінальний струм модульних апаратів — до 63 А
Номінальна напруга ізоляції — 400 В змінного струму 50 Гц
Перевірка ниткою накала — 850 °C
Сфера застосування — квартирні щити, невеликі розподільні щити

У стандартну комплектацію щитів входить корпус шафи, дверцята, дин-рейки та шасі дин-реек, латунні клеми PE + N, заглушки, прозорий шильдик, паковання та захисна плівка на дверцятах шафи, анкерні фіксатори для щитів прихованого встановлення.

Нові розподільні щитки Golf — більше ідей, більше універсальності. Конструкція щита Golf повністю відповідає традиції компанії Hager — гаранту якості та інновацій у галузі розробки електрообладнання впродовж понад 50 років. Розподільний щит Golf містить масу нових конструктивних особливостей, які полегшують щоденну роботу монтажників: збільшений простір для розміщення кабелю, вдосконалені кріплення в порожнисті стіни.

Переваги мінізахистів Golf — що скажуть монтажники?

• «Облегште мені життя». Мені потрібно, щоб у щитку було легко працювати... Наприклад, дістатися до кріпильних гвинтів, не знімаючи автомати.
• «Більше місця для пальців». Більше місця для кабелів, що проходять, і простору для пальців... Не так тісно та стиснуто.
• «Чем простіше, тим краще». Зрозуміла відкрита конструкція, що забезпечує простоту виконання проводження та припасування... Швидше простота, ніж задуманість!
• «Одна серія для всіх потреб». Не могли б ви випустити одну серію: і для офісів, і для дому? Чому я повинен постійно міняти артикули? Це плутає!
• «Більше уваги деталей». Як щодо інструкцій? Я не можу гортати товсті паперові каталоги на робочому місці! Допоможіть заощадити час, але зробити все правильно.

Розподільні щити Golf прихованого встановлення

Підбір щитів Golf прихованого встановлення завширшки до 12 модулів

	Опис щита	Кількість модулів 17,5 мм	Артикул щита Golf		Латунні затискачі PE + N			Розмір ніші в мм (ВхШхГ)
			Прозорі дверцята	Непрозорі дверцята	25 мм2	16 мм2	10 мм2
	1 ряд, 4 модуля	4	VF104TD	VF104PD	-	2	2	189x170x72
	1 ряд, 8 модуля	8	VF108TD	VF108PD	-	3	3	189x242x72
	1 ряд, 12 модулів	12	VF112TD	VF112PD	-	3	5	257x318x72
	2 ряди по 12 модулів	24	VF212TD	VF212PD	-	4	6	382x318x72
	3 ряди по 12 модулів	36	VF312TD	VF312PD	-	5	6	507x318x72
	4 ряди по 12 модулів	48	VF412TD	VF412PD	-	6	8	652x318x72

Підбір щитів Golf прихованого встановлення завширшки 18/22 модуля

	Опис щита	Кількість модулів 17,5 мм	Артикул щита Golf		Латунні затискачі PE + N			Розмір ніші в мм (ВхШхГ)
			Прозорі дверцята	Непрозорі дверцята	25 мм2	16 мм2	10 мм2
	1 ряд, 18 модулів	18	VF118TD	VF118PD	1	4	5	5
	2 ряди по 18 модулів	36	VF218TD	VF218PD	1	6	7	382x426x72
	3 ряди по 18 модулів	54	VF318TD	VF318PD	1	7	8	507x426x72
	4 ряди по 18 модулів	72	VF418TD	VF418PD	1	8	9	652x426x72
	1 ряд, 22 модуля	22	VF122TD	VF122PD	-	4	6	257x498x72
