Стабілізатор напруги Volter — 100 птс трифазний, тиристорний перетворювач вольтер 105 кВт ±1,5/2,5%
- В наявності
415 380 ₴
ОПИС
Кожен блок стабілізації фазної напруги вольтодобавного типу складається з автотрансформатора з виведеннями, силових ключів і контролера напруги. У процесі роботи контролер відстежує зміну вхідної фази напруги та відповідно до результатів вимірювання перемикає силові ключі, підтримуючи стабільний магнітний потік автотрансформатора та стабільна вихідна напруга стабілізатора.
До трифазної мережі стабілізатор під'єднується через блок комутації. Під'єднання виконується за схемою "зірка" з обов'язковим нульовим дротом.

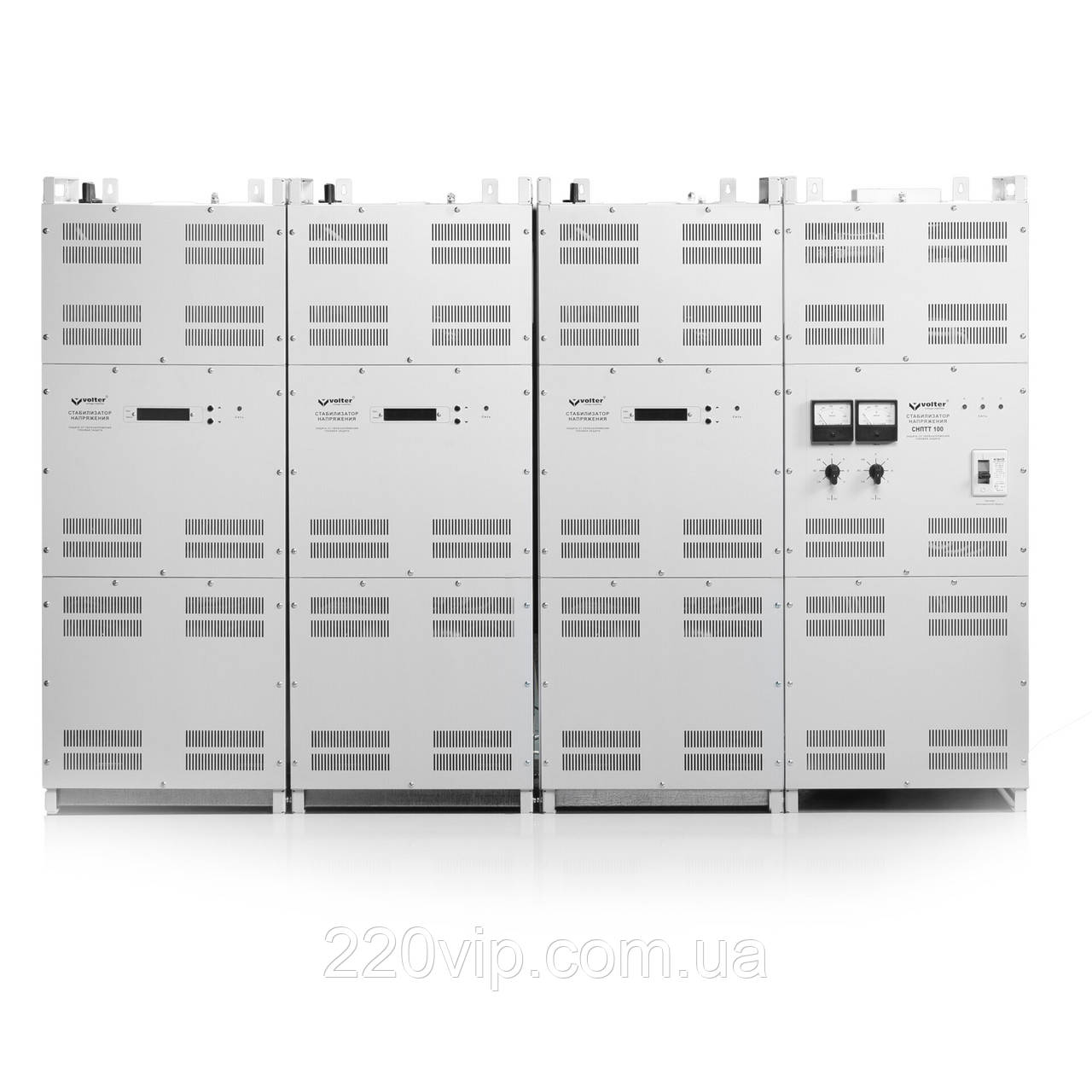

VolterTM-100 птс складається з чотирьох блоків: трьох блоків фазної стабілізації й одного блока комутації.
На верхній панелі фазного блока розміщений перемикач режимів роботи, на лицьовій панелі — рідкокристалічний індикатор і кнопки керування.
- допускається великий перекіс фаз на вході, кожен блок працює незалежно від інших і контролює свою фазу;
- стабілізатор не боїться несиметричного навантаження на виході (за фазами від холостого ходу до максимального навантаження);
- зручність монтажу та транспортування трьох однофазних блоків (вага трифазного стабілізатора становить 100-700 кг);
Характеристики
| Тип |
електронний тиристорний |
|---|---|
| Фазність |
три фази |
| ККД, % |
98 |
| Вхідний діапазон |
180-255 В (на фазу) |
| Швидкодія, мс |
20 |
| Рівень шуму, дБ |
34-40, залежно від навантаження |
| Максимальний струм, А |
160 |
| Максимальна потужність, кВт |
105 |
| Охолодження |
природне |
| Способ монтажа |
підлоговий |
| Вихідна напруга |
220 В |
| Макс. потужність за Umin, кВт |
86,4 кВт |
| Точність стабілізації |
+1,5 -2,5% |
| Кількість щаблів |
16 |
| Крок стабілізації |
5 В |
| Вимкнення за Umin |
170 В |
| Вимкнення за Umax |
275 В |
| Вимкнення в транзиті |
260±5 В |
| Затримка увімкнення |
4,5-7,5 с |
| Габарити (ВхШхГ), мм |
1300 х 515 х 315 |
| Маса, кг |
350 |
| Клас захисту |
IP20 |
| Вологість, не більш ніж |
40…80% |
| Колір |
світло-сірий |
| Гарантія |
ПОЖИЗНА |
| Температурний діапазон |
Робочий діапазон від плюс 1 °C до 40 °C у закритому приміщенні |
| Основні | |
|---|---|
| Виробник | Volter |
| Країна виробник | Україна |
| Мінімальна вхідна напруга | 180 В |
| Максимальна вхідна напруга | 255 В |
| Частота струму | 50 Гц |
| ККД, не менше | 98 % |
| Вихідна напруга | 220 В |
| Номінальна потужність | 105 кВт |
| Мінімальна робоча температура | 1 град. |
| Максимальна робоча температура | 40 град. |
| Вихідний струм, не більше | 160 А |
| Мінімальний час стабілізації | 2 мс |
| Тип стабілізатора | Тиристорний |
| Кількість фаз | 3 |
| Габаритні розміри | |
| Довжина | 315 мм |
| Висота | 1300 мм |
| Ширина | 515 мм |
| Вага | 350 кг |
| Захист та умови експлуатації | |
| Захист від перевантажень | Так |
| Захист від короткого замикання | Так |
| Захист від перепадів напруги | Так |
| Ступінь захисту IP | 20 |
| Захист від перешкод | Так |
| Додаткові характеристики | |
| Точність вимірювання +/- | 1.5 % |
| Індикація режиму роботи | Так |
| Тип монтажу | Підлоговий/Навісний |
| Користувальницькі характеристики | |
| Спосіб монтажу | напільний |
| Тип | електронний тиристорний |
| Колір | світло-сер |
| Вимкнення транзиту | 260 бл. В |
| Напруження на робочому місці | 220 В |
| Вимкнення при Umin | 170 В |
| КПД, % | 98 |
| Клас захисту | IP20 |
| Рівень шуму, дБ | 34-40, залежно від навантаження |
| Температурний діапазон | Робочий діапазон від + 1 °C до 40 °С у закритому приміщенні |
| Вхідний діапазон | 180-255 В (на фазу) |
| Точність стабілізації | +1,5 -2,5% |
| Макс. потужність при Umin, кВт | 86,4 кВт |
| Маса, кг | 350 |
| Вологість, не більше | 40…80% |
| Вимкнення Umax | 275 В |
| Охолодження | Природне |
| Затримка вмикання | 4,5-7,5 с |
| Максимальний струм, А | 160 |
| Швидкодія, мс | 20 |
| Фазність | три фази |
| Кількість сходинок | 16 |
| Максимальна потужність, кВт | 105 |
| Габарити (УхШХГ), мм | 1300 х 515 х 315 |
| Гарантія | ПОЖИЗНА |
| Крок стабілізації | 5 В |
- Ціна: 415 380 ₴
- Спосіб упаковки: У коробці — стабілізатори,nowальна документація з гарантійним талоном
