Економ. Серія K

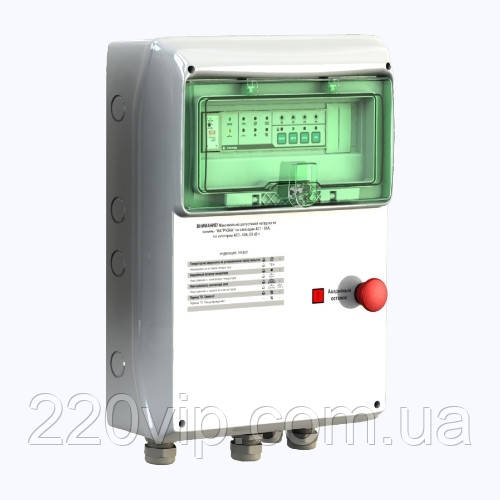

Пластиковий корпус IP 65. Необхідна комплектація для контролю роботи мережі та генератора, управління запуском генератора. Контролери серії K – універсальні пристрої призначені для використання в однофазних або трифазних електромережах. Як резервне джерело електроживлення передбачено використання однофазного електрогенератора. Це готові пристрої потужністю 15 кВт або 30 кВт. Для підключення необхідно лише під'єднати силові кабелі та кабелі керування генератором через спеціальні роз'єми на корпусі АВР.

Моделі АВР "Porto Franco" серії K оснащені:

• 2 силовими контакторами з мех. блокуванням потужністю 15 кВт або 30 кВт
• силовими та сигнальними роз'ємами
• світлодіодною індикацією та клавіатурою
• кнопкою аварійної зупинки генератора
• запобіжниками плати контролера
• лічильником мотогодин
• чотирма динамічними параметрами: кількість спроб запуску генератора, максимальна тривалість ввімкнення стартера генератора, максимальна тривалість ввімкнення генератора
• джерелом живлення для АКБ генератора
• можливістю управління паливною заслінкою електрогенератора: 4 режими
• «режимом ДГУ», який дозволяє автоматизувати дизельні генератори – передбачена можливість розжарювання свічок перед запуском генератора

Моделі контролерів АВР "Porto Franco" серії K:

• АВР K-50. Однофазна мережа (трифазна мережа) – однофазний генератор, контактори: АС1 – 50А, АС3 – 32А (15 кВт)
• АВР K-65. Однофазна мережа (трифазна мережа) – однофазний генератор, контактори: АС1 – 80А, АС3 – 65А (30 кВт)

Технічні характеристики

Живлення

Номінальна напруга АКБ, В 12

Діапазон напруги живлення від АКБ, В 9- 17,5

Споживана потужність від АКБ, Вт, не більш ніж 3

Максимальний струм заряду АКБ, А (максимальний струм перевантаження, А) 1,2 ± 10% (3,2)

Максимальна напруга заряду АКБ, В 13,6 - 13,8

Напруга живлення змінного струму, В 85 — 264

Частота напруги живлення змінного струму, Гц 50/60

Споживана потужність від мережі змінного струму (без урахування заряду АКБ і потужності споживання контакторів), ВА, не більш ніж 4

Ступінь жорсткості за перепадів живлення PS2

Дискретний вхід конфігурації під'єднання зовнішньої електричної мережі (XS2, конт. 1, 2)

Тип входу 1

Полярність входу Негативна

Максимальний струм, мА, не більш ніж 6 (1)

Максимальна напруга входу, В, не більш ніж 18 4

Вхід під'єднання кнопки «Аварійний зупинок» (XS2, конт. 3, 4)

Тип контактів кнопки «Аварійний зупинок» норм. замкнутий (NC)

Максимальний струм входу, мА, не більш ніж 50 (1) (2)

Максимальна напруга входу, В, не більш ніж 18

Входи контролю напруги змінного струму (XS1)

Входи контролю напруги «Сіть» (XS1, конт. 8, 9, 10, 12) три фази з нейтраллю (3)

Входи контролю напруги «Гератор» (XS1, конт. 11, 12) одна фаза с нейтралью

Кількість входів 4

Гальванічна розв'язка групи входів Є

Максимальна робоча фазна напруга, В 277

Частота, Гц 45 – 65

Поріг визначення відсутності фазної напруги, В 143 ± 5%

Поріг визначення присутності фазної напруги, В 163 ± 5%

Електрична міцність ізоляції, В 1780

Входи контролю присутності напруги на клемах «Навантаження» (XS1, конт. 5, 6, 7, 12)

Входи контролю напруги «Навантаження» три фази з нейтраллю (3)

Кількість входів 3

Максимальна робоча фазна напруга, В 277

Поріг визначення присутності фазної напруги, В, не більш ніж 80

Електромеханічний (релейний) вихід «Запалювання» (XS2, конт. 5, 6, 7, 8, 9, 10)

Тип контактів 2 групи перемикачів (CO)

Максимальна напруга, В, не більш ніж 30

Максимальний струм (DC13), A 4

Релесурс, циклів перемикання, не менш ніж 300 000

Електромеханічні (релейні) виходи «Стартер» (XS2, конт. 11, 12) і «Подушна заслінка» (XS2, конт. 13, 14)

Тип контактів 1 норм. розімкнутний (NO)

Максимальна напруга, В, не більш ніж 30

Максимальний струм (DC13), A 8

Релесурс, циклів перемикання, не менш ніж 300 000

Силові контактори

Кількість контакторів 2

Категорія застосування АС-1 АС-3/Наминальний робочий струм, А/АВР К-50 50 32/АВР К-65 65 60

Номінальна напруга ізоляції, В 690

Умови довкілля

Робоча температура, °C від -20 до +50

Температура зберігання, °C від -25 до +70

Вологість без конденсації вологи, %, не більш ніж 95

Ступінь забрудненості 2

Загальні характеристики

Габаритні розміри корпусу (ВхШхГ), мм/АВР К-50 335х340х160/АВР К-65 460х340х160

Ступінь захисту корпусу IP65

Вага, кг, не більш ніж / АВР К-50 4 / АВР К-65 6,3
