АВР NXZB-63H/4C 63A D63 CHINT, 171633 пристрій автоматичного введення резерву ЧИНТ, перемикач

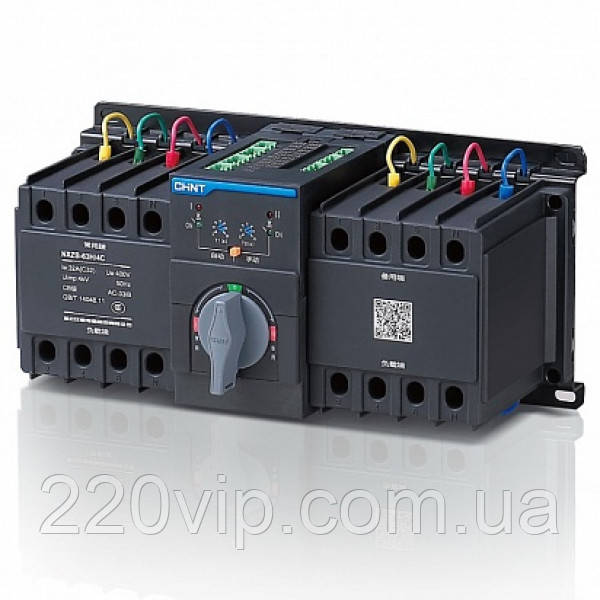

Пристрій АВР NXZB-63H/4C 63A D63 Артикул: 171633

Серія

NXZB

Кількість полюсів

4

Ступінь захисту (IP)

IP30

Габаритні та установлювальні розміри (ШхВхГ), мм

300x240x190

Номінальна напруга ізоляції, В

500

Номінальний струм теплового розчіплювача, А

63

Ступінь забруднення середовища

3

Номінальна вимикальна здатність, кА

17

Механічна зносостійкість, циклів

10000

Електрична зносостійкість, циклів

3000

Стандарти

IEC/EN 60947-6-1 ГОСТ Р 50030.6.1

Частота, Гц

50

Номінальна напруга живлення ланцюга керування, В

230

Робоча температура довкілля, °C

-5 ...+40

Номінальна імпульсна напруга, кВ

4

Захист від перевантаження, А

63

Номінальна напруга, В

400

Розривна потужність за 400 В

50

Опис:

«Міні» АВР CHINT NXZB-63H/4C 63A D63 на базі модульних автоматичних вимикачів серії NXB – альтернатива класичним рішенням для побудови АВР на контакторах.

Головне завдання «міні» АВР CHINT NXZB-63H/4C 63A D63 полягає у безперебійному електроживленні відповідальних споживачів у системах гарантованого електропостачання.

CHINT NXZB-63H/4C 63A D63 забезпечують автоматичне перемикання споживача на резервне джерело електропостачання у разі відключення основного. ​

Пристрій CHINT NXZB-63H/4C 63A D63 вирізняється компактними габаритами:

– економить місце у розподільному щиті;

– вимагає менше часу на обв'язку силовими і контрольними ланцюгами;

– вбудований контролер роботи АВР.

Під час проведення планово-профілактичних робіт АВР CHINT NXZB-63H/4C 63A D63 може бути зафіксований навісним замком у положенні «відключено», що підвищує рівень електробезпеки обслуговуючого персоналу. ​

Технічні характеристики АВР СHINT NXZB-63H/4C 63A D63.

з

Блок АВР на 2 введення NXZB-63H/4C 63A (CHINT)

Компактний моноблоковий АВР на 2 введення в чотириполюсному виготовленні. Номінальний струм 63 А. Такий компактний АВР буде особливо корисним для використання в приватному будинку з генератором як резервне джерело живлення. Пристрій АВР CHINT серії NXZB-63H є модульним рішенням і вже готовий до встановлення в шафу.

Особливості:

• Компактний розмір;
• Візуалізація роботи введень, робочої напруги та режиму роботи;
• Ергономічна ручка для перемикання режиму роботи;
• Проста інтеграція в розподільний щит.

Автоматичні функції:

• Контроль основного джерела живлення - Вимкнення/відрив фази напруги, знижена напруга, підвищена напруга;
• Контроль резервного джерела живлення — Вимкнення/відрив фази напруги, знижена напруга, підвищена напруга;
• Автоматичне перемикання та відновлення роботи;
• Перемикання у разі виявлення вимкнення/обриву фази напруги;
• Перемикання за зниженої напруги;
• Затримка перемикання 0-30 с, регулюється 0-30 с, регулюється;
• Затримка повернення у вихідне положення 0-30 с, регулюється;
• Зв'язок із протипожежною системою;
• Зворотний зв'язок від протипожежної системи;

Індикація

• Індикація «Вмик.» / «Вимк.» / «Подвійне спрацьовування»;
• Індикація живлення від основного/резервного джерела;
• Індикація встановлення параметра.
