АВР NXZM-125S/3B 100A CHINT, 256781 пристрій автоматичного введення резерву ЧИНТ, перемикач

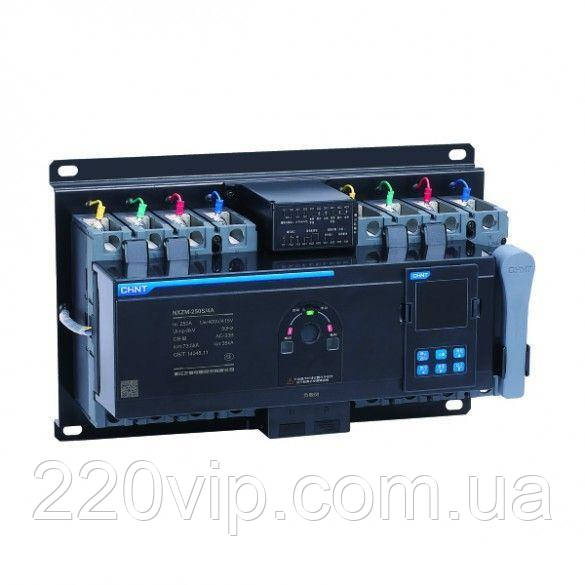

Пристрій АВР NXZM-125S/3B 100A Артикул: 256781

Серія

NXZM

Кількість полюсів

3

Ступінь захисту (IP)

IP30

Габаритні та установлювальні розміри (ШхВхГ), мм

312x223x178

Номінальна напруга ізоляції, В

800

Номінальний струм теплового розчіплювача, А

100

Ступінь забруднення середовища

3

Номінальна вимикальна здатність, кА

25

Механічна зносостійкість, циклів

10000

Електрична зносостійкість, циклів

2000

Стандарти

IEC/EN 60947-6-1 ГОСТ Р 50030.6.1

Частота, Гц

50

Номінальна напруга живлення ланцюга керування, В

230

Робоча температура довкілля, °C

-5 ...+40

Номінальна імпульсна напруга, кВ

8

Захист від перевантаження, А

100

Номінальна напруга, В

400

Розривна потужність за 400 В

25

Опис:

Блок АВР NXZM-125S/3B 3P 100A автоматичне введення резерву

Блок автоматичного введення резервної серії NXZM від компанії CHINT. Являє собою моноблокове рішення на два введення для трифазних електричних мереж. Призначено для автоматичного перемикання між джерелами живлення. Також виконує функцію захисту ланцюгів навантаження від струмів перевантаження й короткого замикання. Ця модель зроблена в типорозмірі 125S і працює з номінальним струмом 100A. Можуть під'єднання як трьох, так і чотирьох полюсів. Це розширює можливості використання блока АВР NXZM-125S/3B 3P 100A в різних електричних системах і підвищує ступінь забезпечення захисту.

Моноблокові АВР серії NXZM (CHINT).

Пристрій автоматичного введення резерву серії NXZM призначений для автоматичного переходу від одного джерела живлення до іншого для підтримки нормального живлення ланцюгів навантаження. Підходить для роботи з трифазними чотиридротовими повітряними лініями електропередач. Такі лінії з дублювальними заземлювачами нейтралі трапляються на промислових об'єктах і в мережах загального призначення (багатоповерхові будівлі, житлові квартали та ін.). Серія NXZM охоплює модельний ряд від 63 до 800 А. Пристрій може стабільно працювати в складних умовах експлуатації, як-от перепади тепла та вологості, гранично низькі або високі температури, утворення сольового туману та ін. Крім основного призначення моноблоковий АВР серії NXZM виконує функції захисту навантаження від проблем у вхідної електричної мережі.

Кілька режимів роботи.

• Основне введення із самоповоротом.
  У разі падіння напруги відбувається автоматичне перемикання навантаження на живлення від резервного введення. З відновленням напруги на основному введенні пристрій самостійно переведе навантаження назад на живлення від першого введення.
• Два рівномірні введення.
  Цей режим роботи передбачає, що основне та резервне введення є в рівних умовах. Якщо немає напруги на першому введенні навантаження, перемикається на друге введення. І продовжує від нього харчуватися, навіть коли напруга на першому введенні відновиться. Тобто не відбувається самоповернення. Водночас у разі потреби завжди можна перемикати вручну.
• Режим роботи з генератором.
  Він передбачає, що як резервне джерело електроенергії слугує генераторне встановлення. У такому режимі використовуються додаткові функції керування. Крім перемикання на резерв моноблоковий АВР серії NXZM подає сигнал на запуск і зупинку генератора. Водночас утоми часу перемикання або подавання сигналу можна самостійно задати за допомогою блока керування.

Можливості пристрою.

• Робота в режимі "мережа-мережа" або "мереж-генератор".
  Можливе перемикання як від однієї колективної мережі до іншої, так і від мережі до резервного генератора. Це істотно розширює сферу застосування моноблокових АВР серії NXZM.
• Автоматичний і ручний режим роботи.
  Переведення живлення з одного введення на інший можливе не тільки в автоматичному режимі, але й вручну. Для цього досить просто повернути ручку керування на корпусі пристрою.
• Індикація параметрів мережі.
  Про поточний стан пристрою сигналізує світлова індикація. А дізнатися поточні параметри обох введень і іншу супутню інформацію можна завдяки цифровому дисплею.
• Функція прямого та зворотного зв'язку з протипожежною системою.
  Дає змогу взаємодіяти з системами керування ланцюгами пожежогасіння, сповіщення й евакуаційного освітлення.
• Висока вимикаюча здатність.
  Гранична вимикаюча здатність моделей серії NXZM доходить до 50 кА, що перевищує характеристики багатьох інших аналогічних моноблокових АВР.

Захисні функції.

• Захист від підвищеної напруги.
  Контроль напруги на основному та резервному джерелі живлення. Автоматичне перемикання за підвищеної напруги. Регулювання затримки часу перемикання.
• Захист від зниженої напруги.
  Контроль параметрів напруги на обох вводах. Перемикання на інше введення за зниженої напруги. Можливість регулювання втома напруги та затримки часу переходу.
• Захист від випадання фази.
  У разі виявлення вимкнення або обривання фази напруги відбувається перемикання на інше введення.
• Захист від перевантаження.
  Виявлення надструмів в електричному ланцюзі та переведення живлення навантаження на інше введення.
• Захист від короткого замикання.
  Автоматичне перемикання в разі появи струмів короткого замикання. Контроль струмів перевантаження й короткого замикання виконується на обох введенні.

Конструктивні особливості.

• Моноблокова конструкція.
  Формат моноблока сприяє простій і швидкій інтеграції АВР CHINT серії NXZM в розподільний щит. Також моноблоковий АВР надійніший у роботі та менш схильний до впливу довкілля (корпус захищає від потрапляння пилу, бруду, бризок води).
• Компактні розміри корпусу.
  Нове функціональне компонування дало змогу істотно зменшити габарити пристрою. Ручка ручного керування розташувалася праворуч. А дисплейний блок винесений на кришку моноблока. Це дало змогу скоротити розміри корпусу за шириною.
• Знімний дисплей.
  Дає змогу розміщувати його на дверцятах шафи, щоб візуально контролювати поточний режим роботи, стан обох введень, значення робочої напруги та інші параметри. Дає змогу керувати роботою пристрою без потреби доступу всередину шафи. До комплекту пристрою входить кабель-подовжувач для під'єднання дисплейного блока.
• Ергономічна ручка.
  Вона слугує для ручного перемикання режимів роботи. Форма ручки та її розташування з правого боку пристрою сприяють зручному захопленню та виводять досвід експлуатації на вищий рівень.
