Реле часу РЕВ-120 24в NOVATEK ELECTRO, 10 програм, потенціометри, одномодульне, багатофункціональне, REV-120.24

Детальний опис продукта

Реле часу REV-120 є мікропроцесорним пристроєм, призначеним для включення-виключення навантаження через задані користувачем інтервали часу.

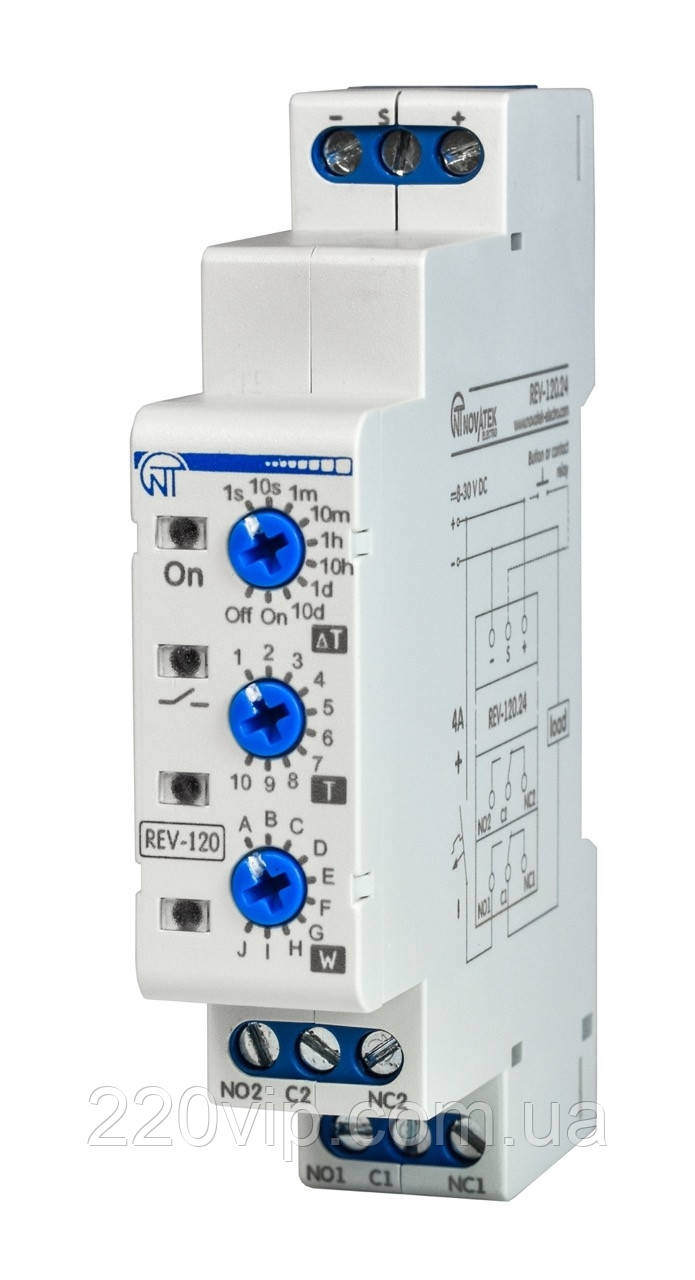

Прилад монтується на стандартну дин рейку і займає всього один модуль в щиті. Прилад має два вихідних канали з нормально відкритими і нормально закритими контактами. Так само на лицьовій частині приладу знаходяться: регулятор установки тимчасового інтервалу «ΔT», регулятор установки часу «Т», регулятор установки режиму роботи «W».

У REV-120 передбачено десять режимів роботи:

• Затримка на включення
• Витримка часу при подачі живлення
• Періодичний з затримкою при включенні
• Періодичний з витримкою часу при включенні
• Затримка на відключення (у разі роз’єднання керуючого контакту)
• Імпульсний 1 (при замиканні керуючого контакту)
• Імпульсний 2 (у разі роз’єднання керуючого контакту)
• Затримка включення-виключення (по керуючому контакту)
• Крок реле навантаження (при кожному замиканні керуючого контакту)
• Генератор імпульсу 0,5 с
• Таблиця режимів і тимчасових інтервалів знаходиться в паспорті пристрою
• До підключення виробу його необхідно налаштувати

Налаштування реле часу виконується в наступному порядку:

першим ділом потрібно встановити режим роботи (слід перевести регулятор установки режиму в крайнє ліве положення, незалежно від того в якому становищі регулятор, після чого за годинниковою стрілкою встановити необхідний режим), потім необхідно встановити часовий інтервал регулятором «ΔT», далі необхідно регулятором «Т» встановити час .

Слід зазначити, що при зміні режиму роботи або тимчасових інтервалів вироби при поданій напрузі живлення, необхідно враховувати, що зміни вступлять в силу тільки після відключення (на час не менше 1 с) і повторного включення живлення виробу.
