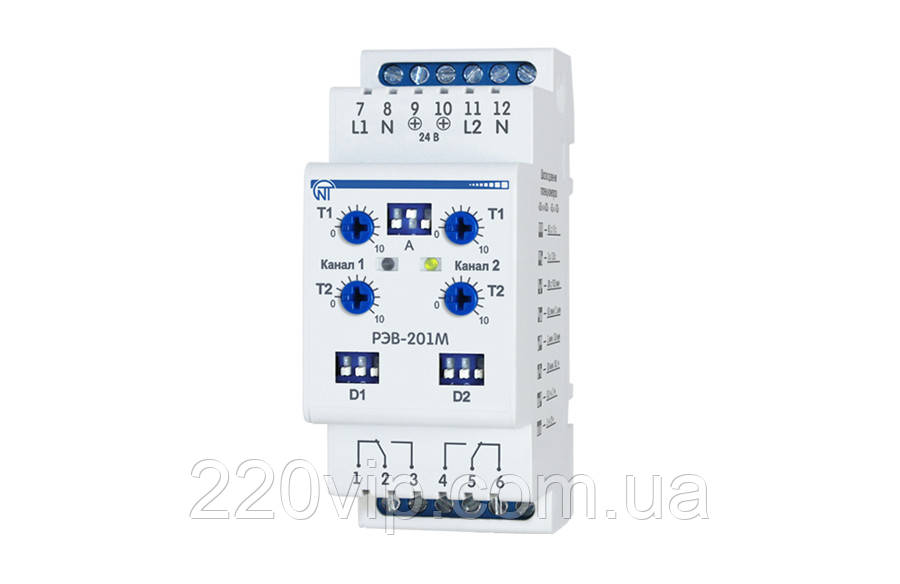

Реле часу РЕНВ-201М NOVATEK ELECTRO одномодульне, багатофункціональне

ПОЗВИНИ І ПОЛУЧІ СКИДКУ — НА КОЖНІ РЕЛЕ ЧАСИ! АБОСТАВЛЯЙ ЗАЯВКУ!

Двоканальне реле часу із затримкою на увімкнення PEB-201M призначене для комутації електричних ланцюгів змінного струму 220 В/50 Гц і постійного струму 24-100 В з регульованою затримкою часу увімкнення від 0 до 36000 с.

Реле містить два канали та може працювати за одним із чотирьох алгоритмів роботи, який задає користувач:

• реле із затримкою на увімкнення;
• реле імпульсне;
• реле періодичне (циклічне);
• реле керування.

Алгоритм задається положенням перемикачів А.

Відповідна схема під'єднання пристрою дає змогу реалізувати:

• незалежну роботу каналів (витримка часу відраховується з моменту подавання живлення на конкретний канал);
• паралельну роботу каналів (живлення на обидва канали подається одночасно).

Регулювання тимчасових інтервалів відбувається парою потенціометрів і блоком перемикачів меж для кожного з каналів окремо.

На лицьовій панелі для кожного каналу встановлений двоколірний світлодіод із таким алгоритмом:

• зелене світіння — на каналі є напруга;
• червоне світіння — реле навантаження увімкнене.

Кожен канал на виході має по одному розмикальному й одному замикальному контакту.

Ланцюг живлення реле гальванічно розв'язаний із вихідними ланцюгами.
